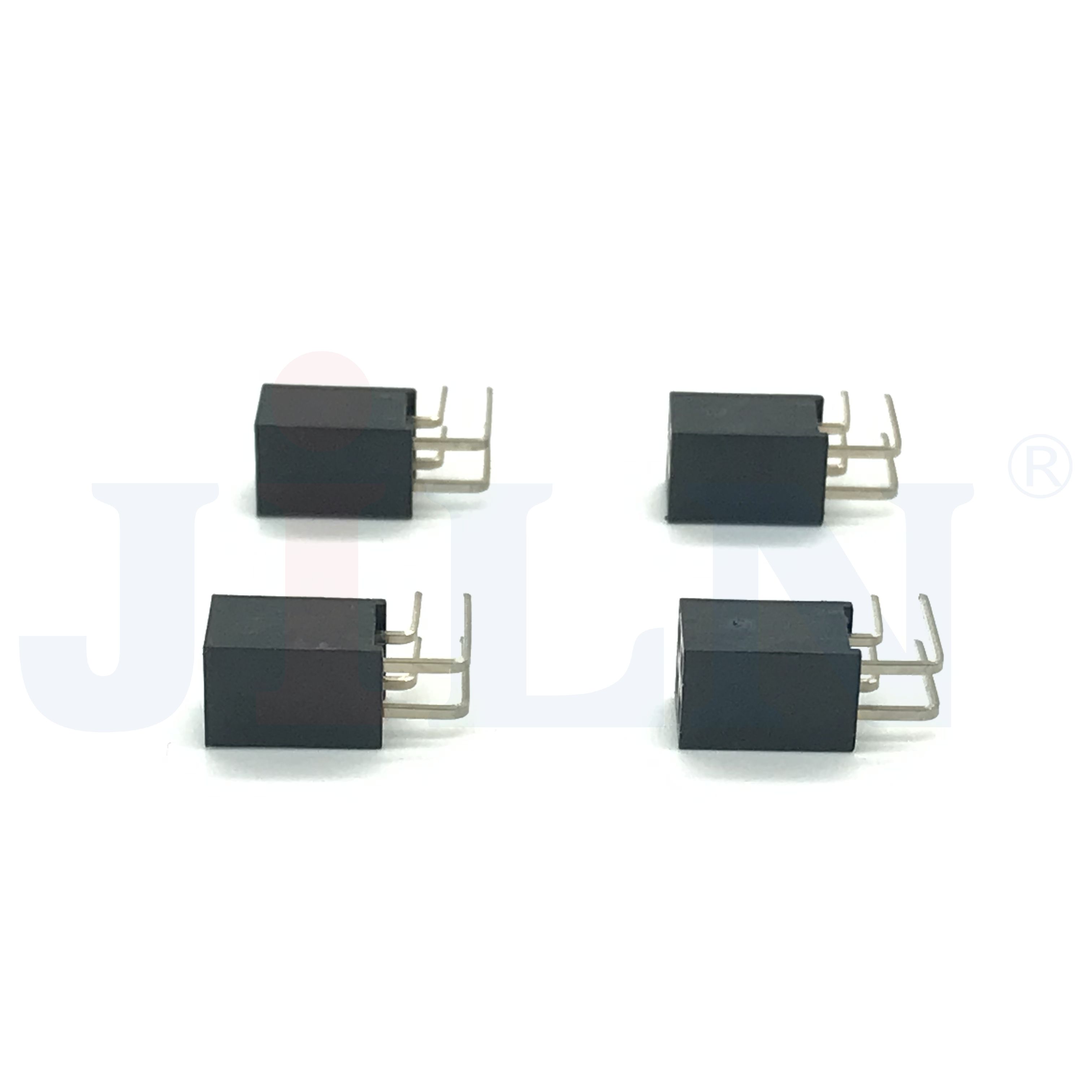

228502XXXNXXRYX0X

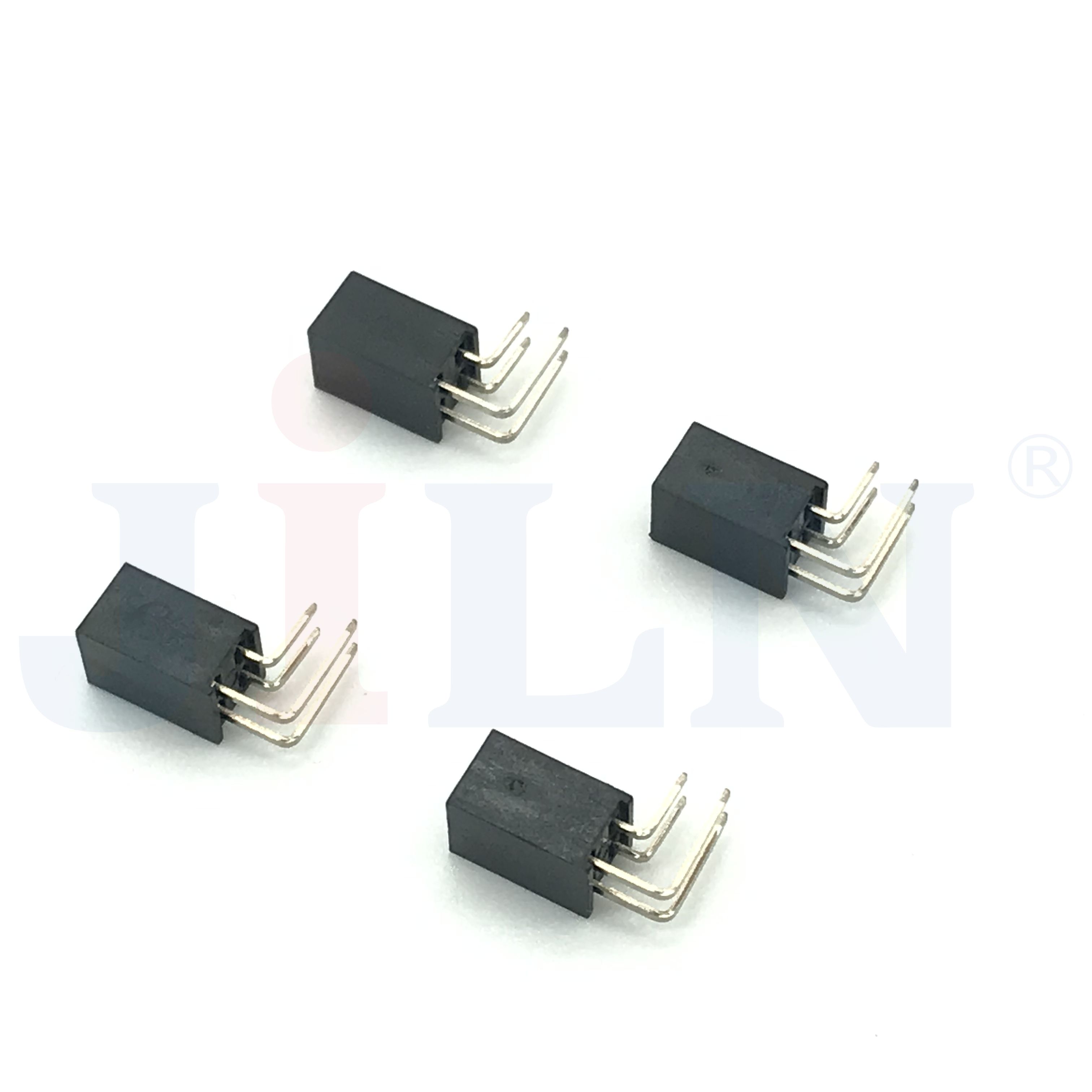

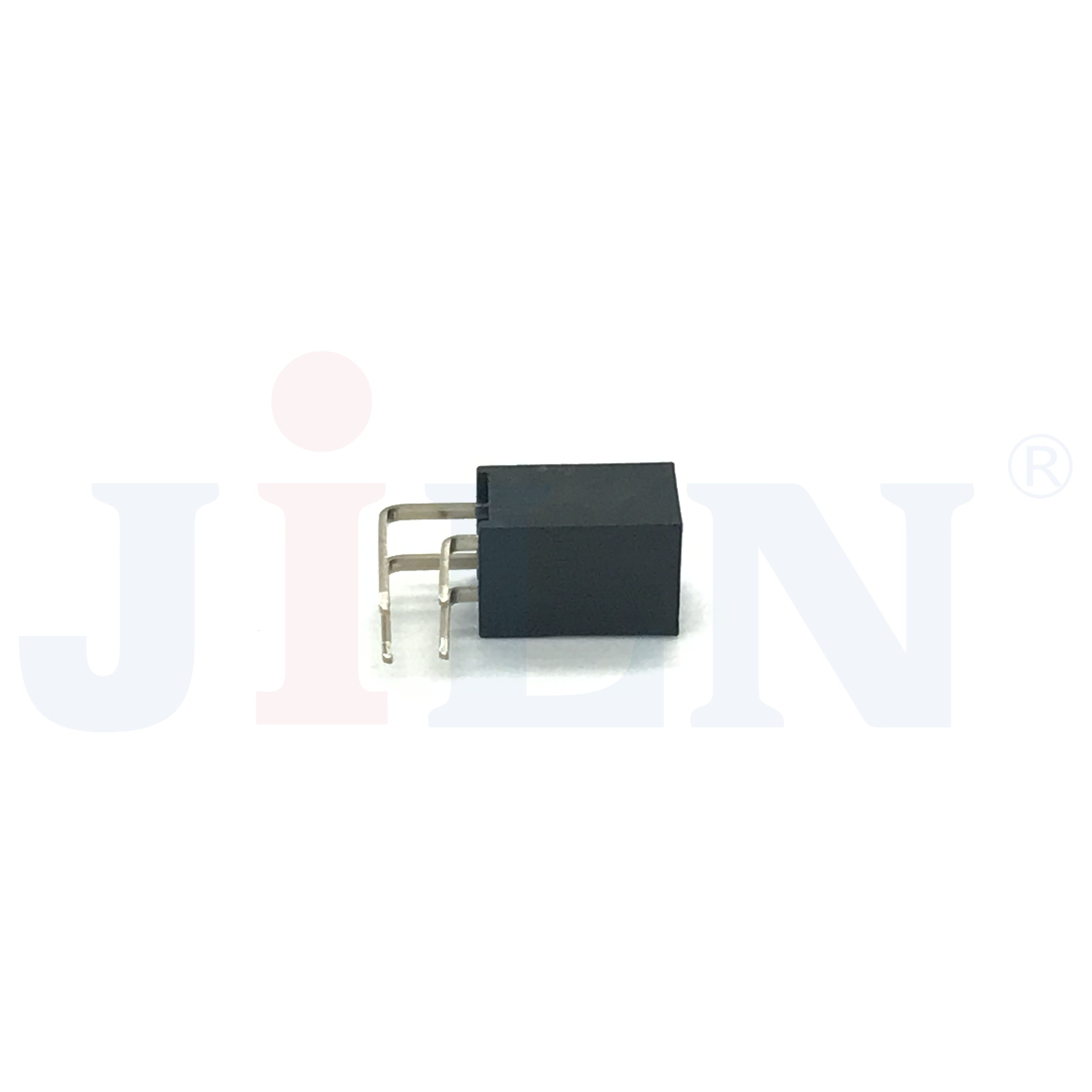

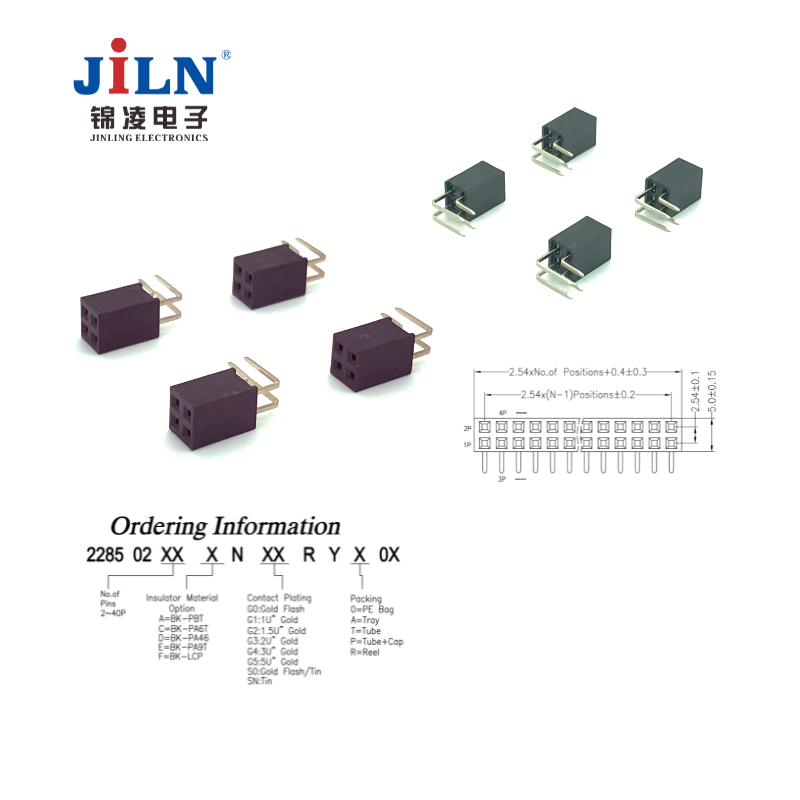

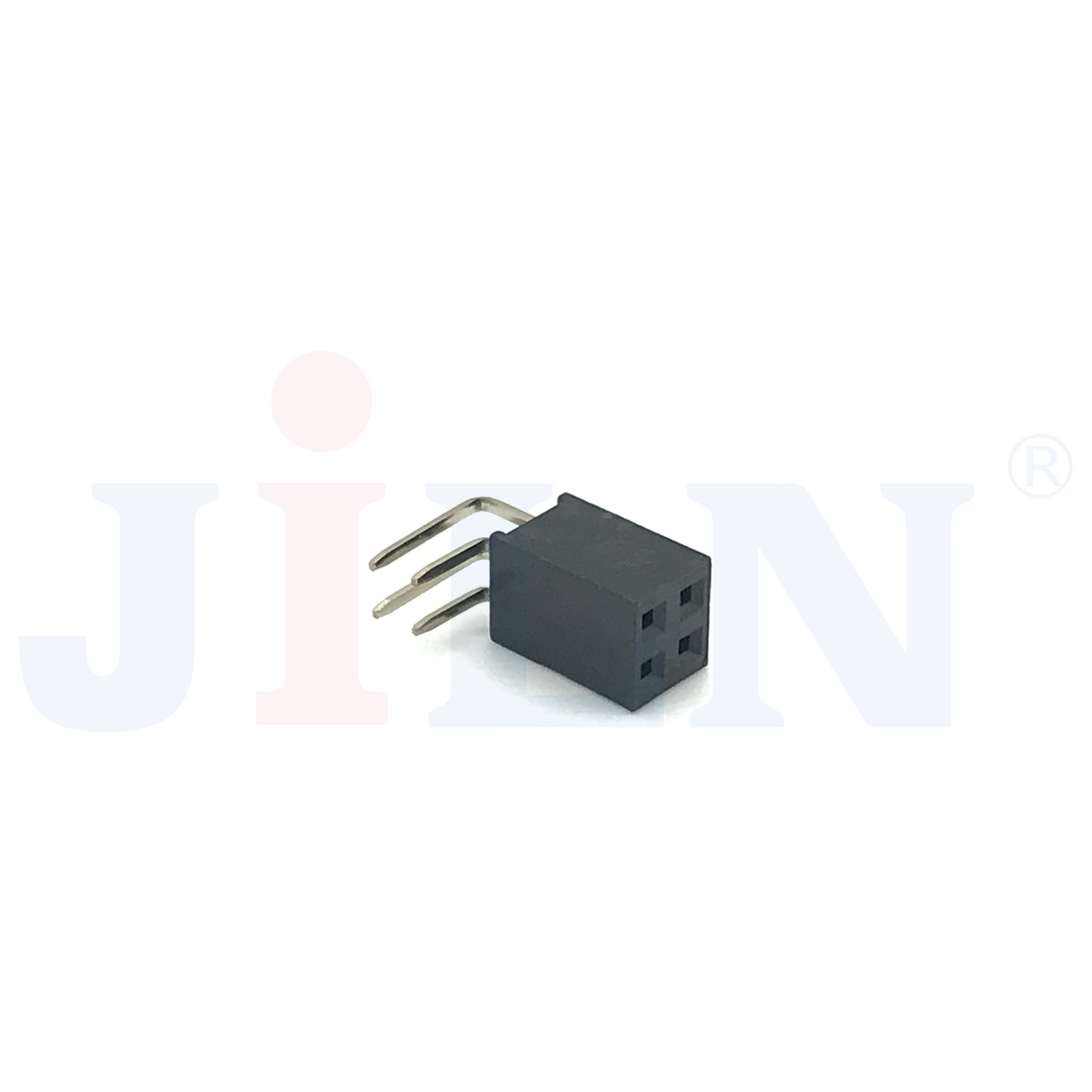

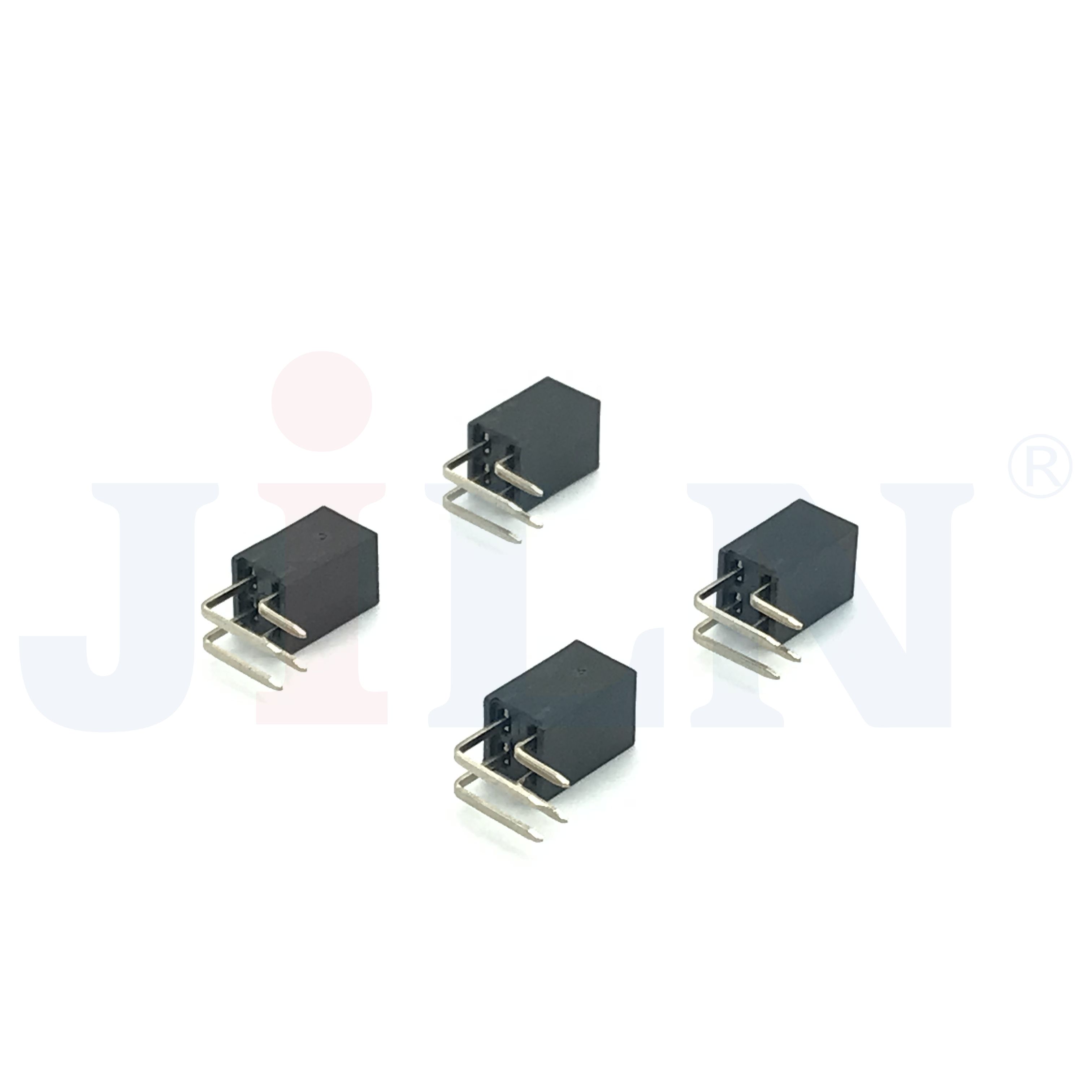

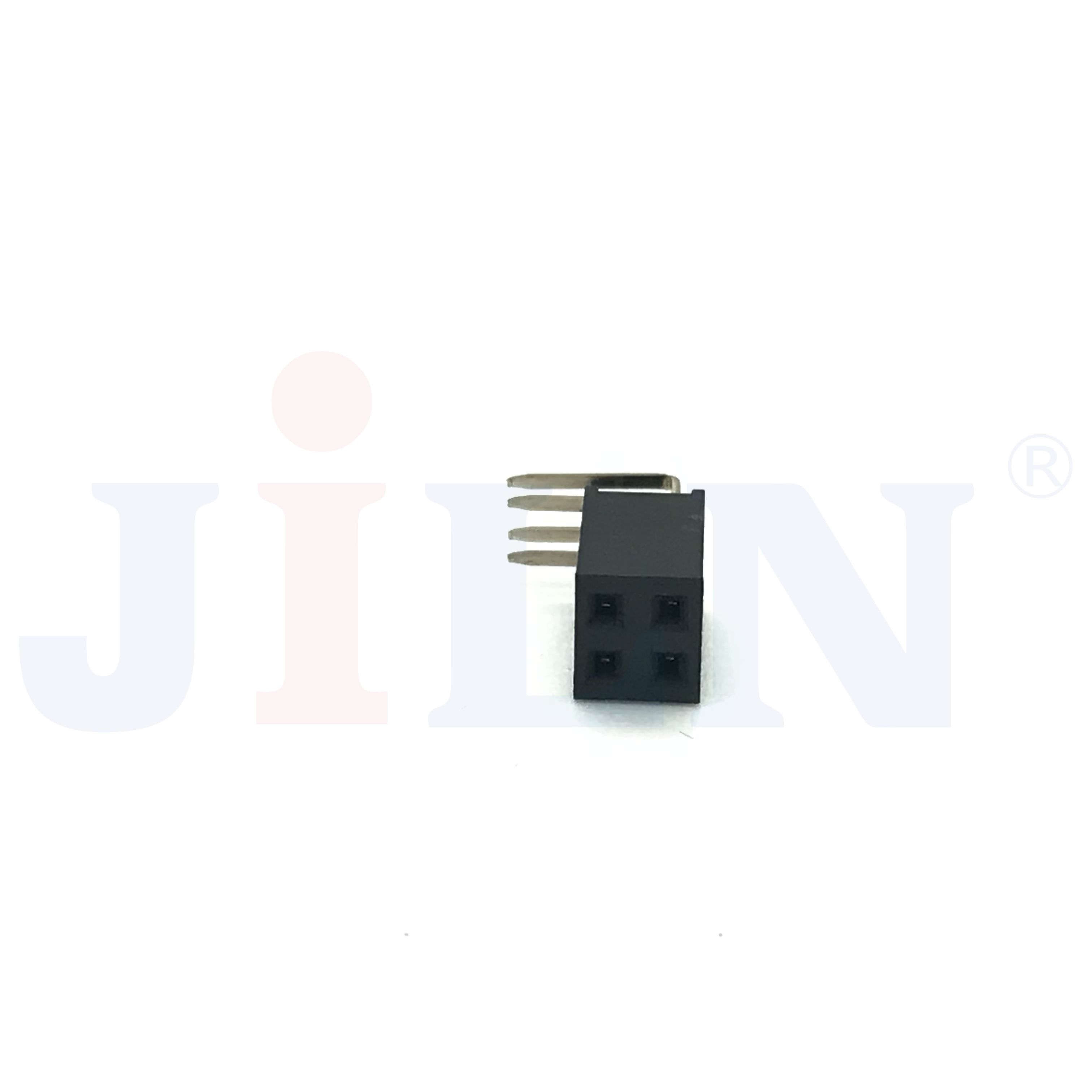

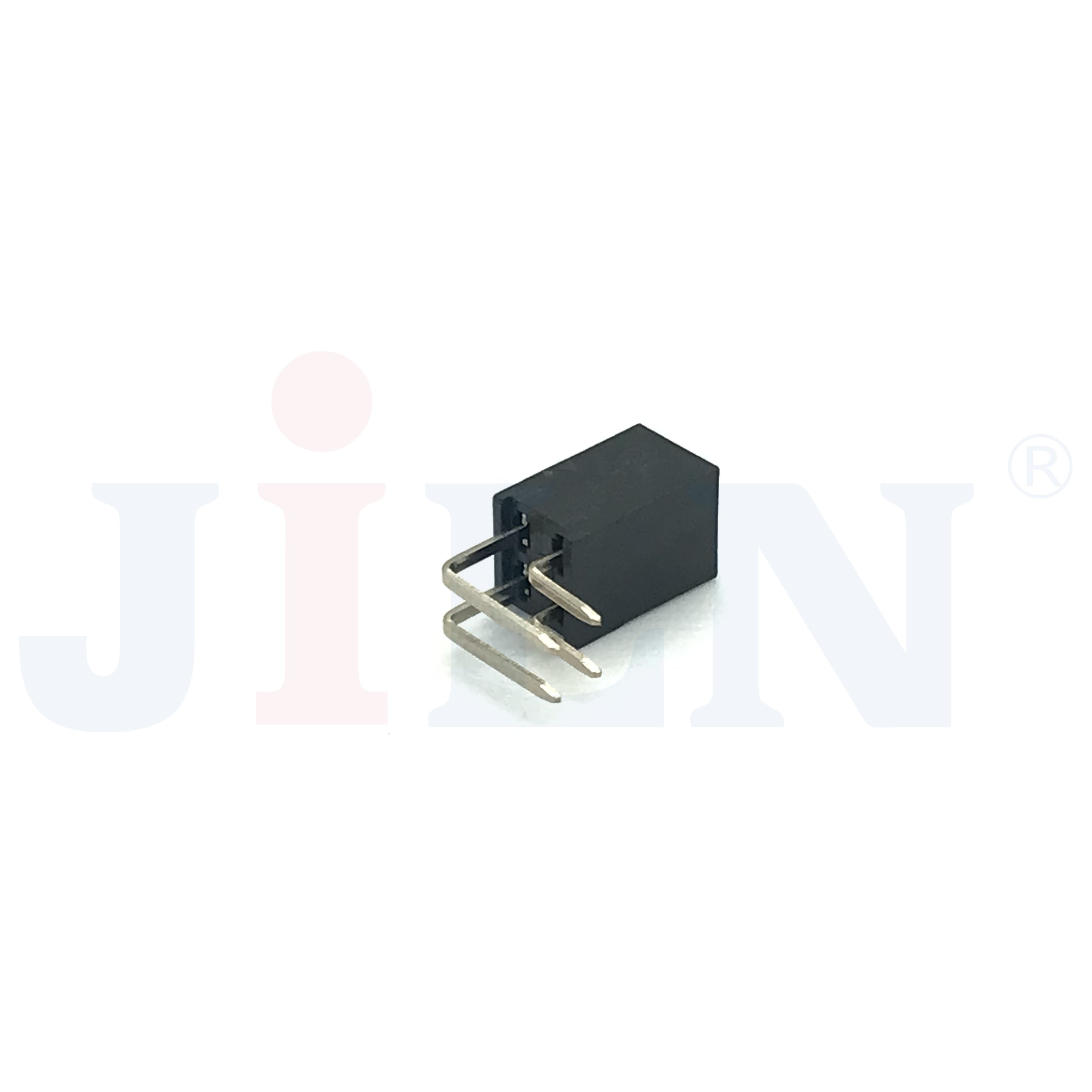

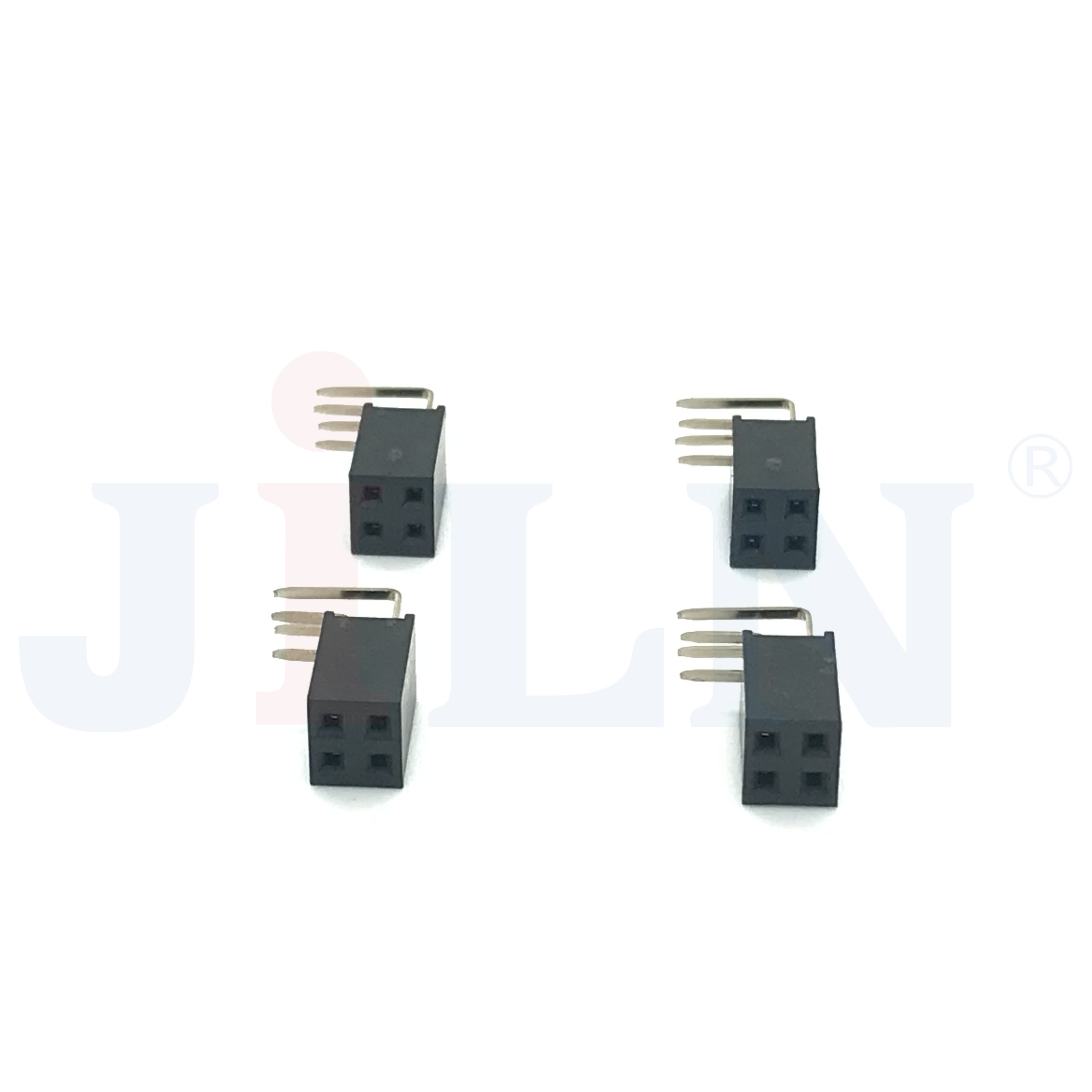

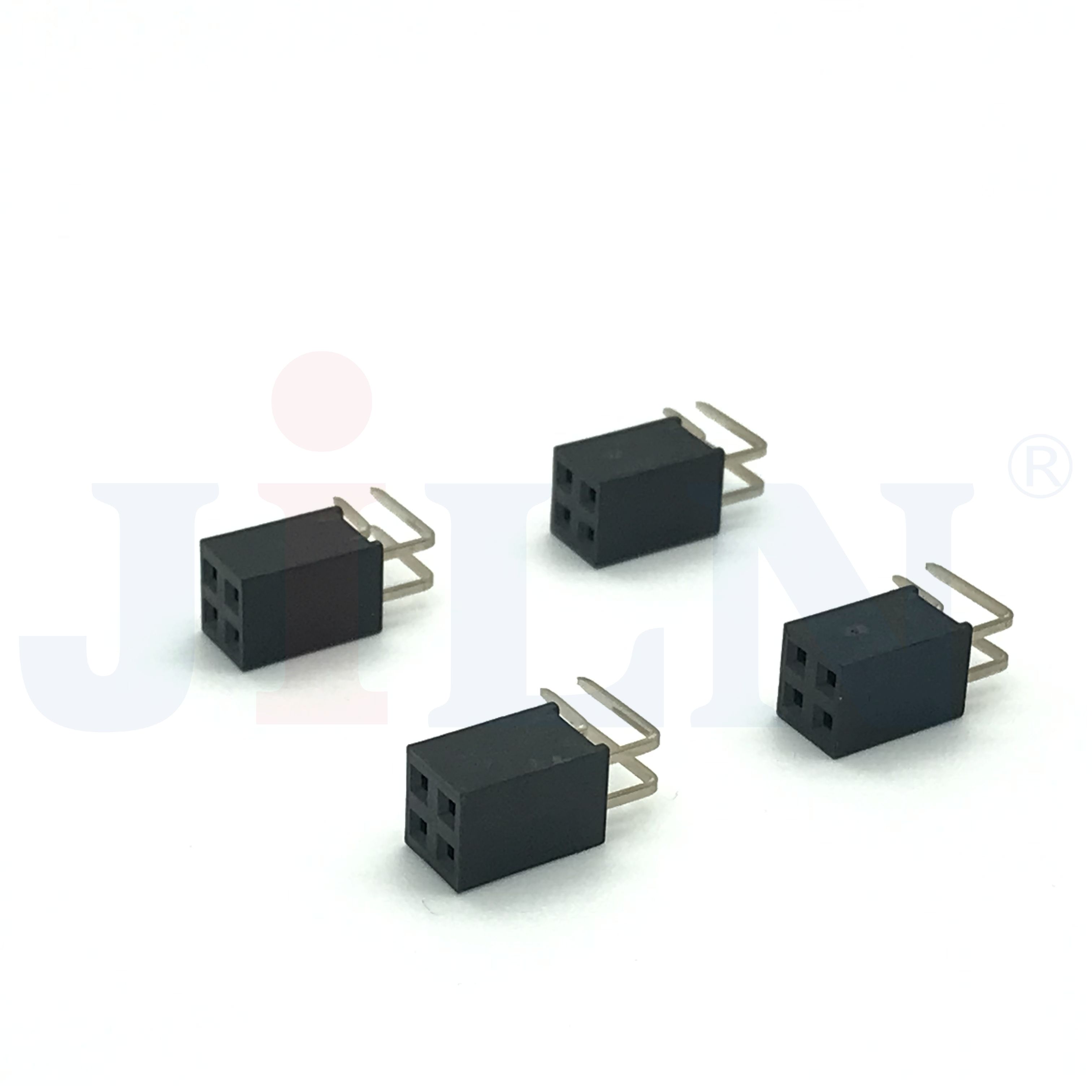

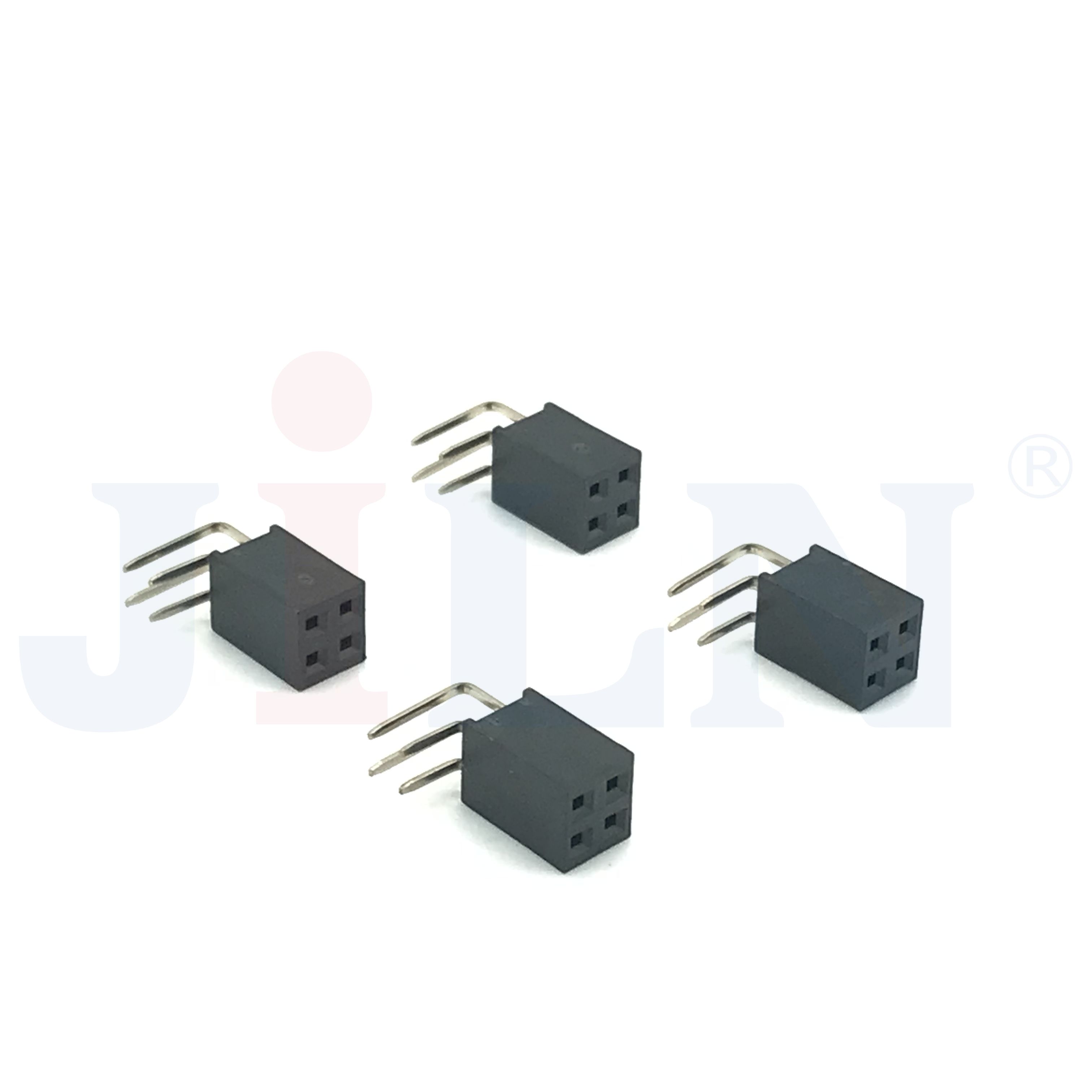

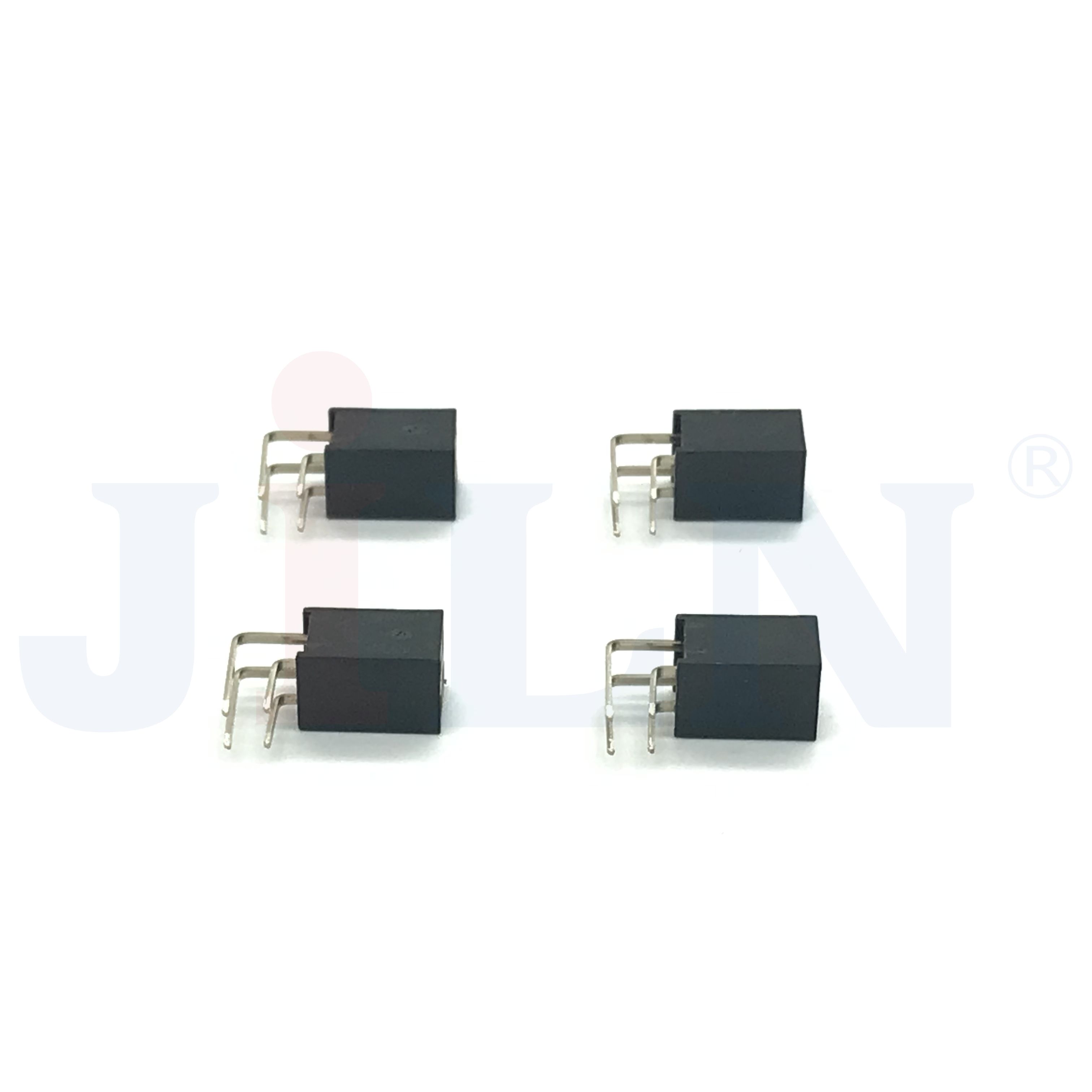

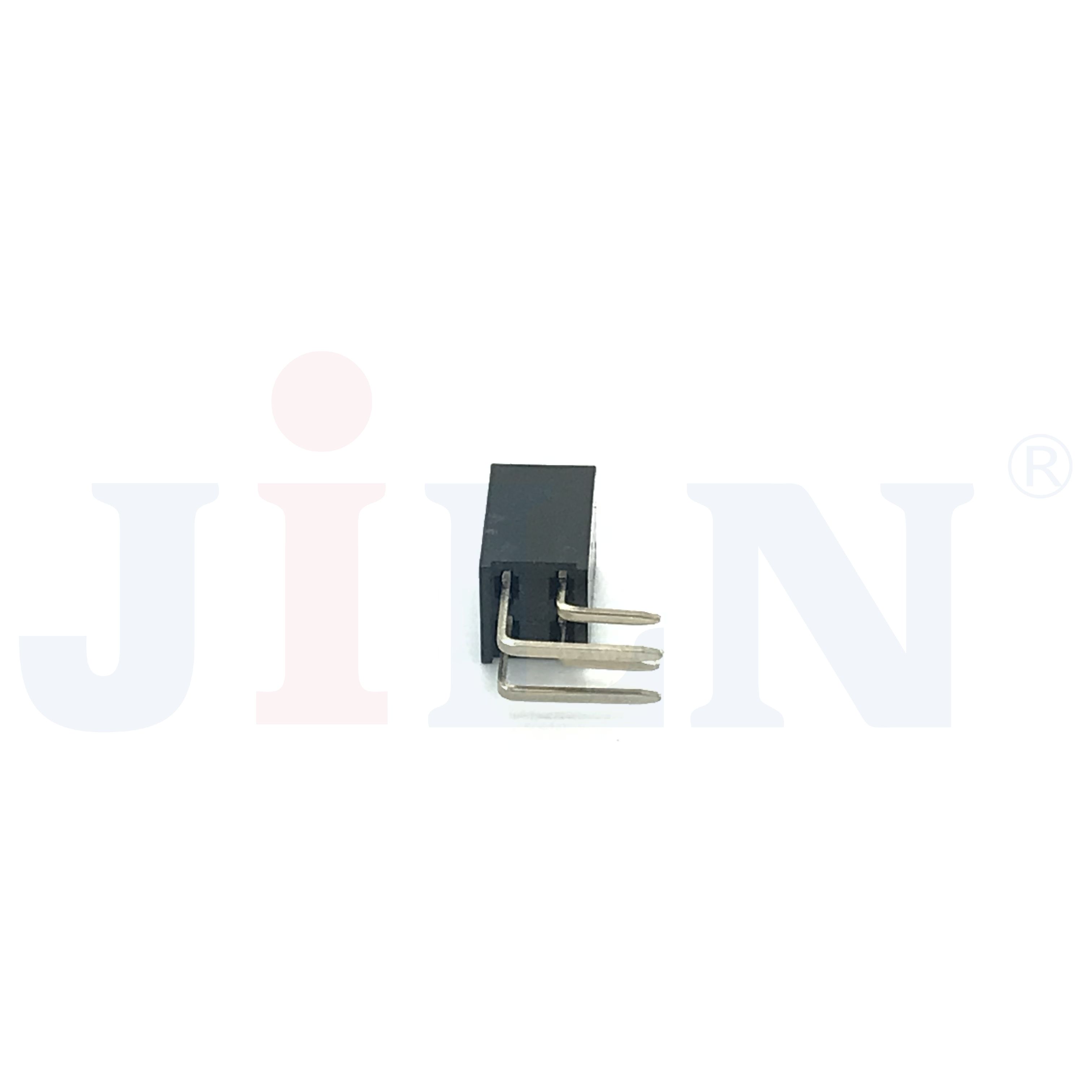

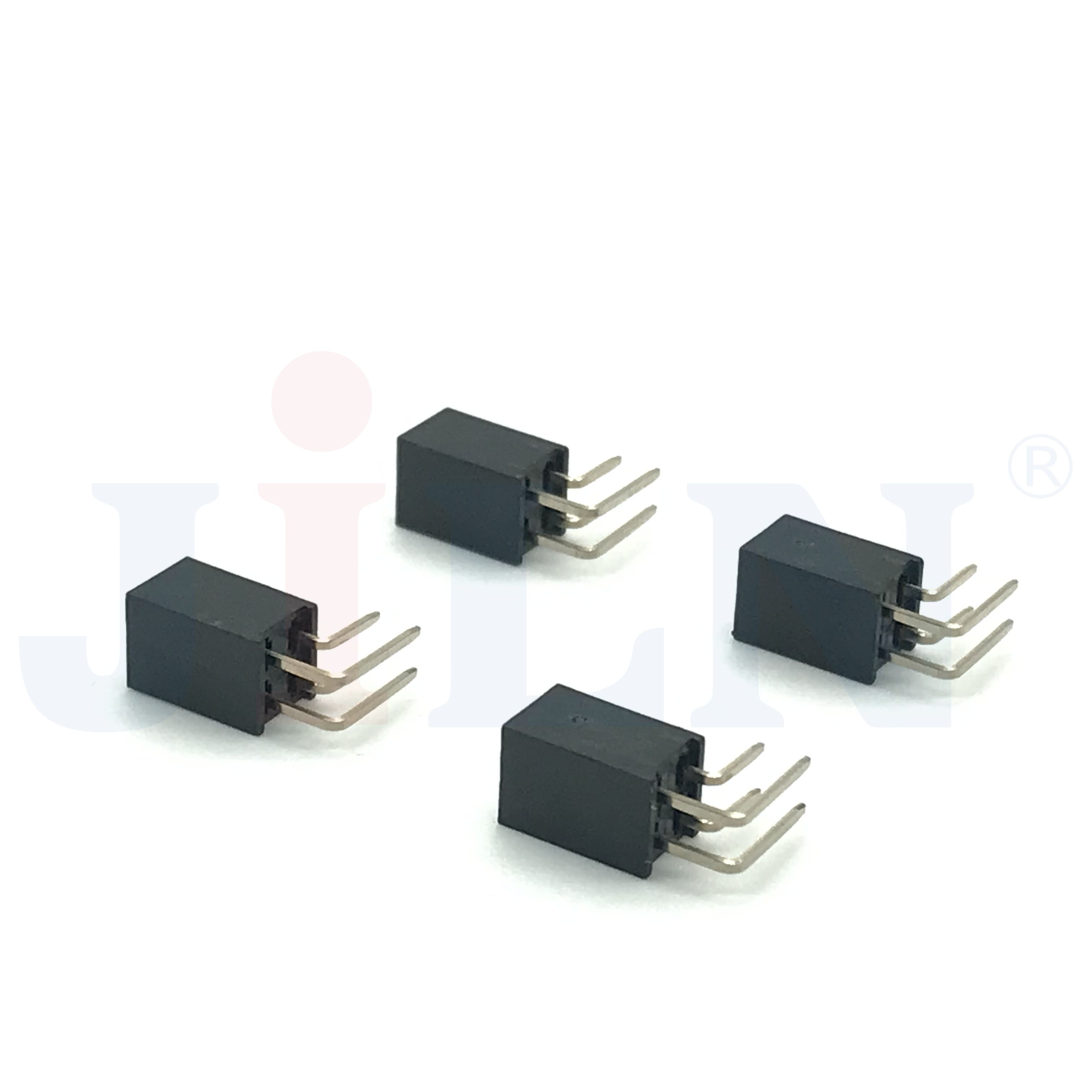

228502XXXNXXRYX0X,2.54mm,双排,通孔焊接,90度
总览
技术数据
产品认证

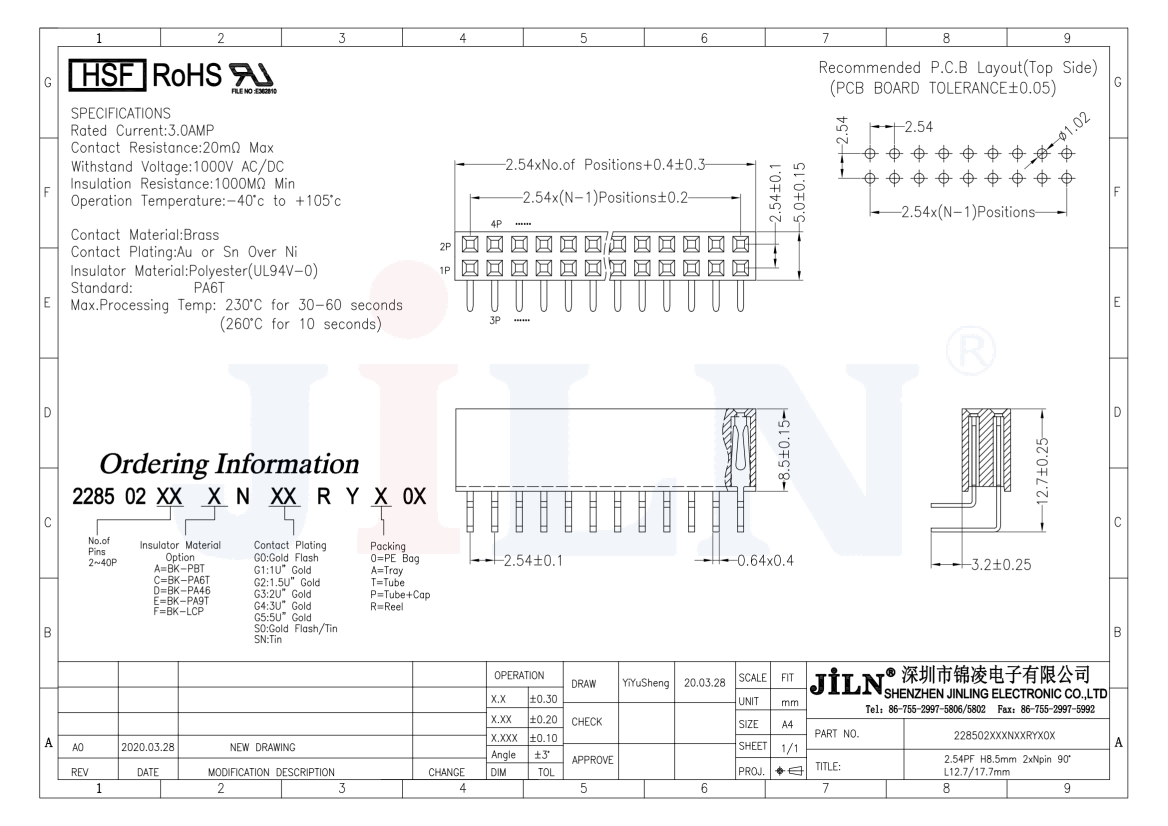

工程图
下载
排母连接器
排母,连接器的一种，英文名称：Female Header 。是一种广泛应用于 电子、电器、仪表中的通用连接器件，主要起到电流或信号传输的作用 。通常与排针配套使用，组成板对板连接 。
基础参数
| 料号 | 228502XXXNXXRYX0X | ||
| 种类 | 排母连接器 | ||
| 规格(间距) | 2.54 | mm | |
| 类别 | 双排 | ||
| 高度 | 8.5 | mm | |
| 角度类型 | 90° | ||
| Pin数规模值 | 2 | 40 | Pin数 |
基础参数2
| 额定电流 | 3 | AMP | |
| 接触电阻值 | 20 | mΩ Max | |
| 耐压值 | 1000 | AC / DC | |
| 绝缘电阻值 | 1000 | mΩ Min | |
| 事情温度值 | -40 | 105 | ° C |
| 接触质料 | 黄铜 | ||
| 电镀方法 | 镀金 & 镀锡 & 镀镍 | ||
| 绝缘材质 | Polyester / LCP / UL94V0 / PBT PA6T / PA9T / PA66 | ||
| 标准材质 | PA6T | ||
| 最大加工温度 | 230° C， 30-60 秒 260° C， 10 秒 | ||
