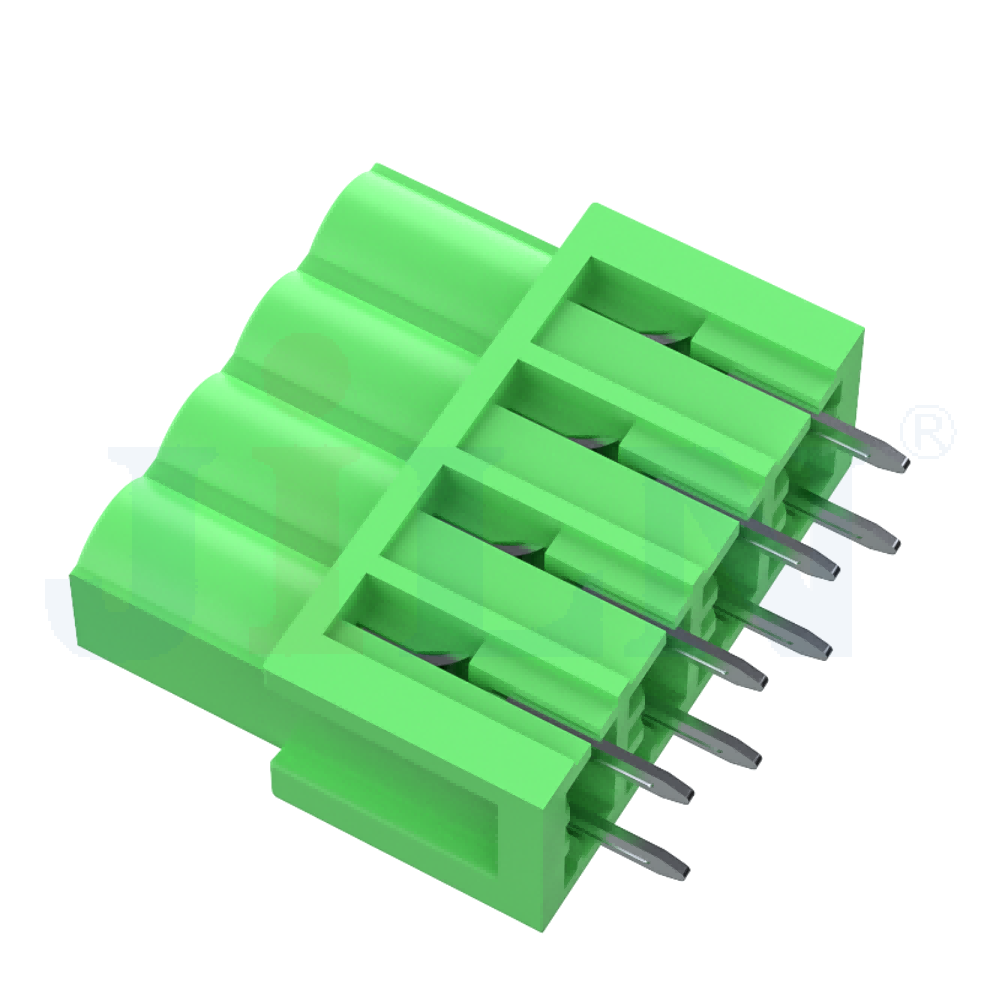

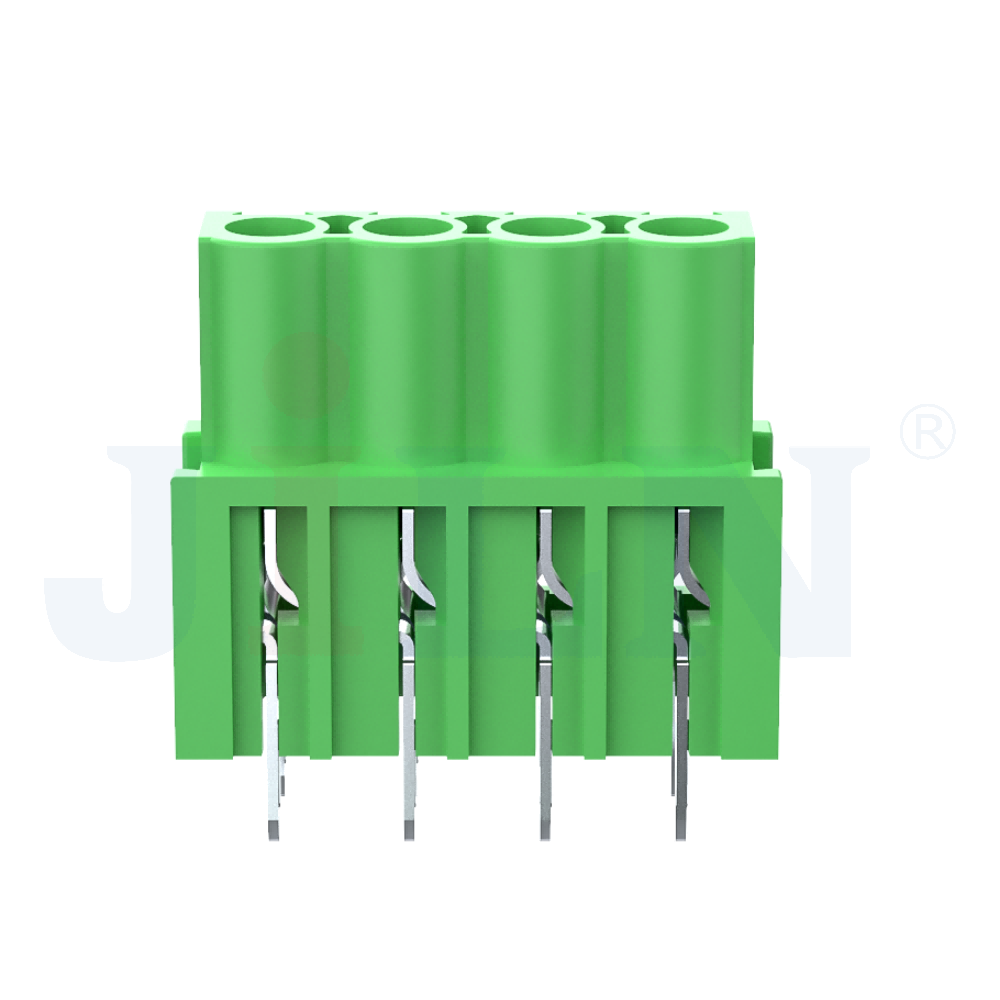

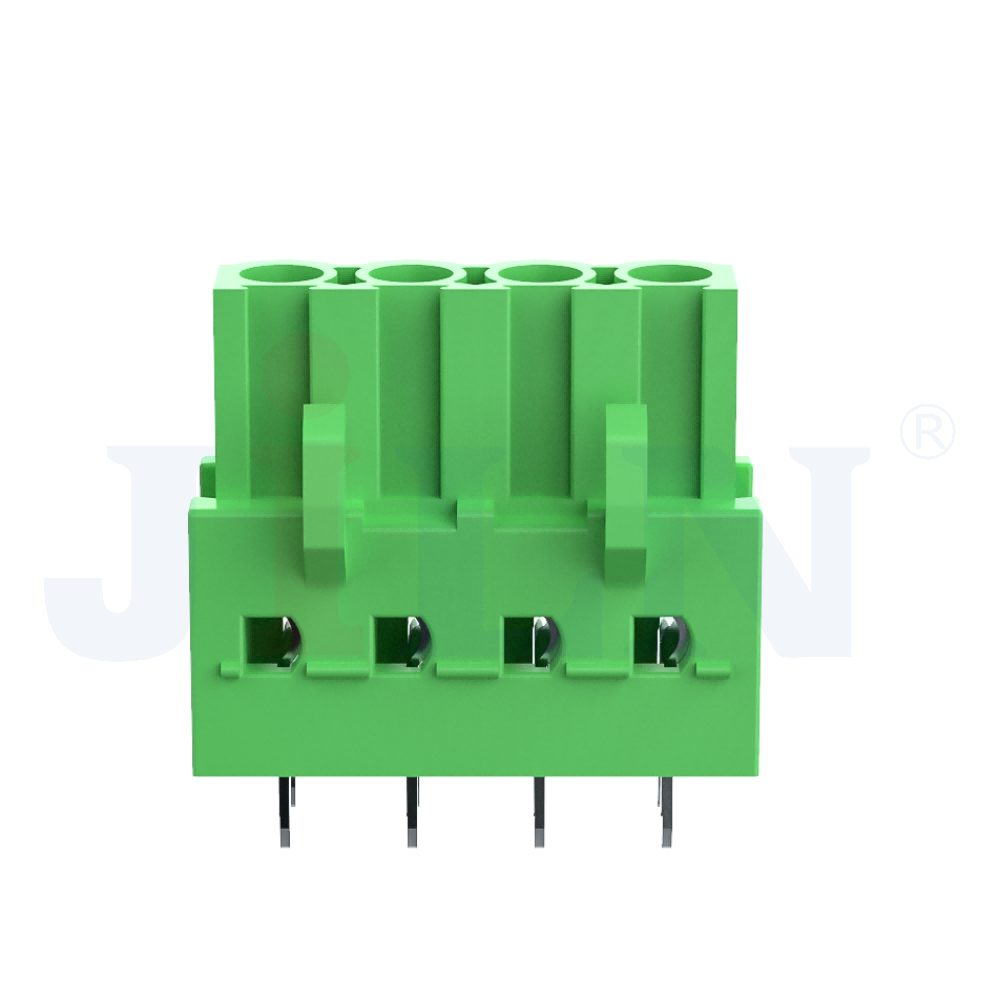

JL2EDGB-5.0
JL2EDGB-5.0,5.08mm,母座,插拔式,90°
总览
技术数据
产品认证

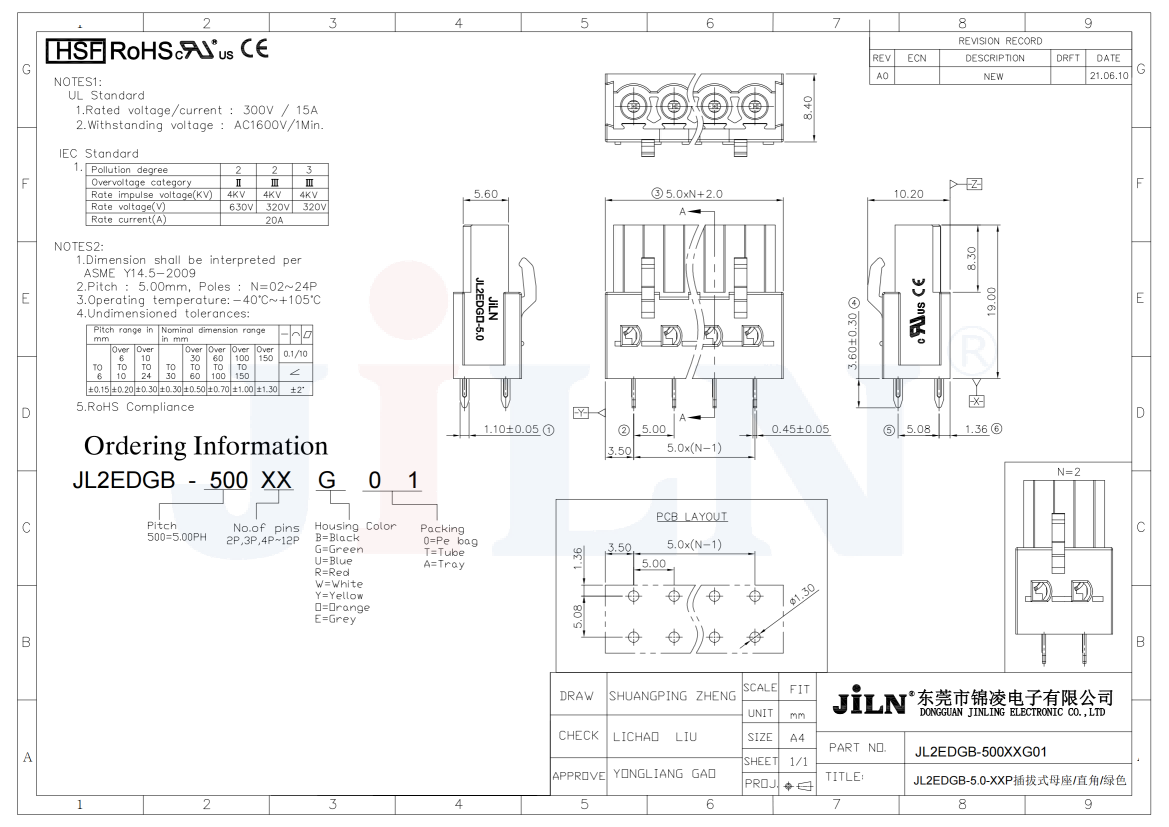

工程图
下载
插拔式接线端子
接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的领域。 随着工业自动化水平越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。随着电子行业的生长，接线端子的使用规模越来越多，并且种类也越来越多。用得最广泛的除了PCB板端子外，另有五金端子，螺帽端子，弹簧端子等等。
接线端子逐渐广泛应用到各个领域，在通报电信号和导电方面起到了连接作用，从而减少了事情量和生产本钱的消耗，给生产和使用带来了诸多便当，制止了许多的麻烦。从而抵达简化产品结构、节约制造本钱的目的。因此针对端子检测带来的利益并结合市场剖析，推荐适合端子检测的仪器可以专业的检测设备进行检测。 常用的端子检测设备有：工具显微镜和光学影像仪。
基础参数
| 料号 | JL2EDGB-5.0 | ||
| 种类 | 插拔式接线端子 | ||
| 规格(间距) | 5.08 | mm | |
| 类别 | 母座 | ||
| 角度类型 | 90° | ||
| Pin数规模值 | 2 | 12 | Pin数 |
工程参数
| 额定电压 | 300 | V | |
| 额定电流 | 15 | AMP | |
| 耐压值 | AC1600V/1Min | ||
| 绝缘电阻 | 500 MΩ/1000V | ||
| 接触电阻 | 20 | mΩ | |
| 温度规模 | -40 | 105 | ℃ |
| 瞬时温度 | 250摄氏度 5s | ||
| 焊针材质 | 磷青铜，镀锡 Phosphorusbronze，Tinplated | ||
| 塑件材质 | PA66 UL94V-0 | ||
