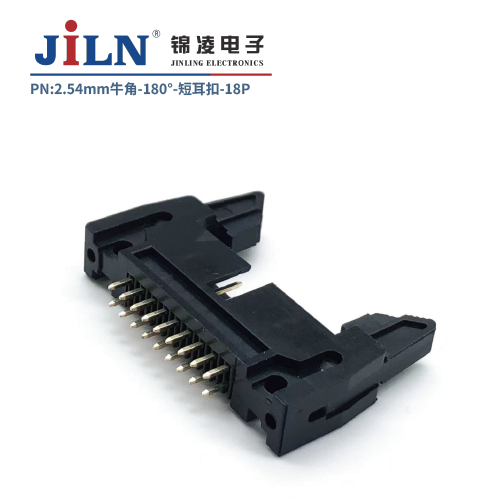

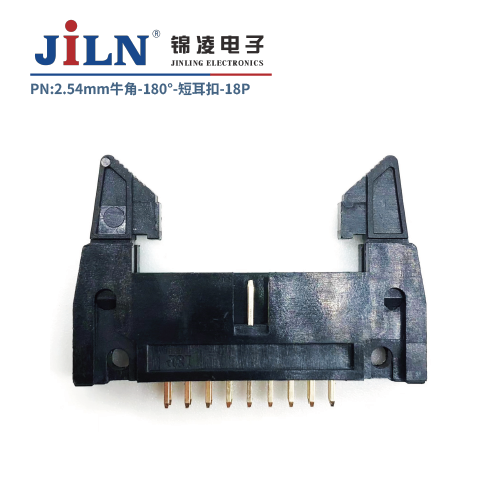

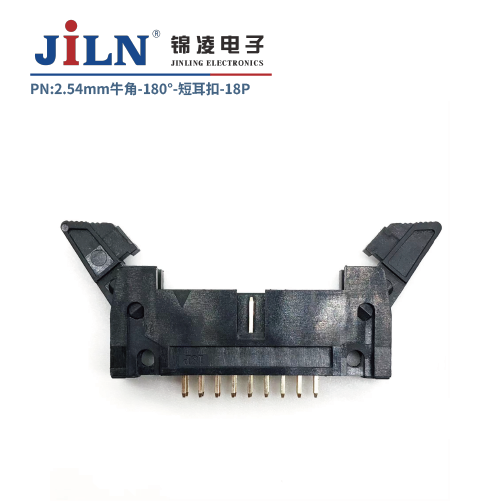

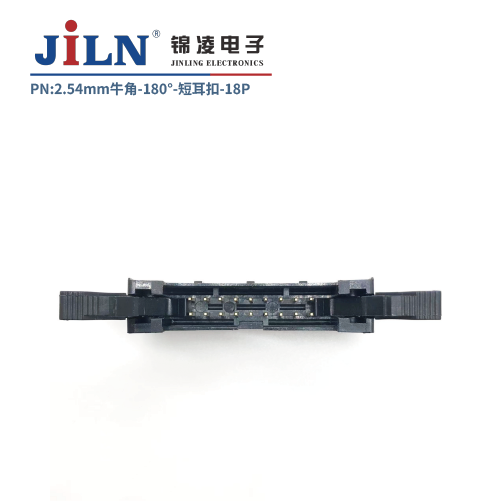

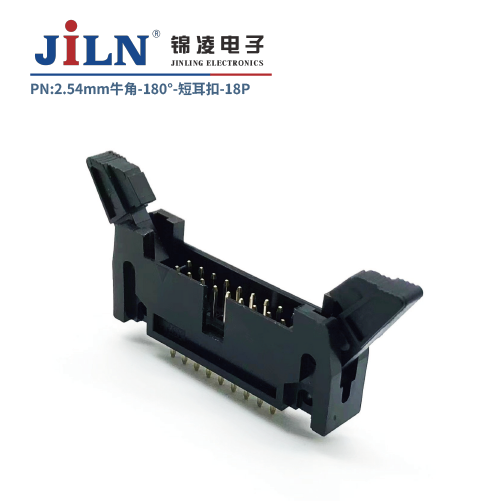

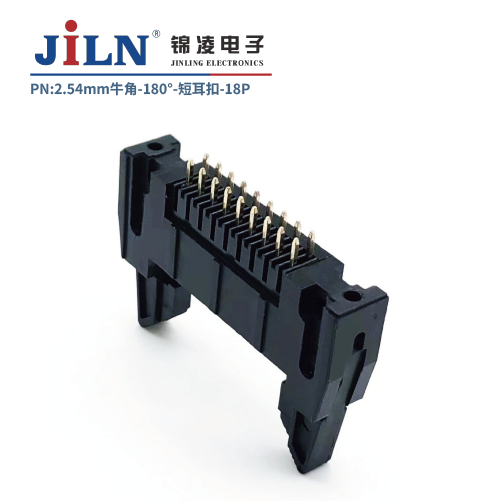

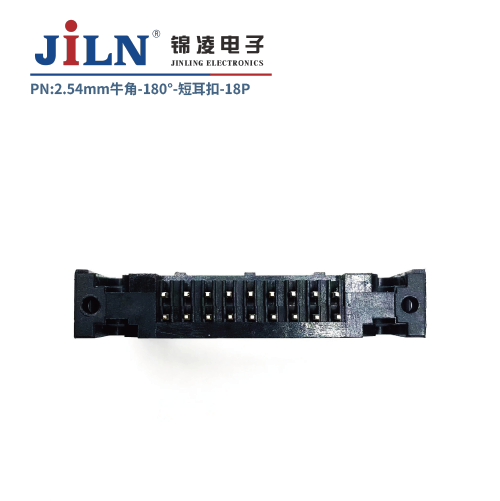

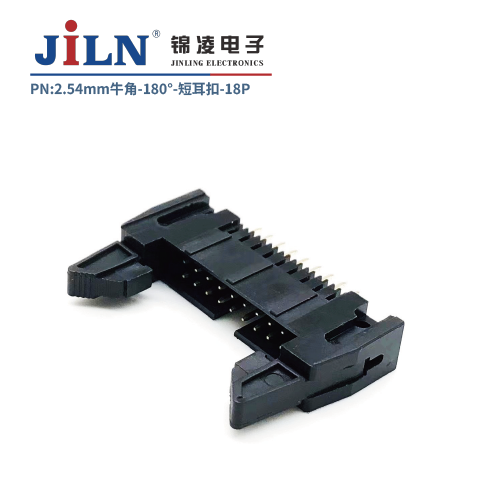

2.54mm牛角/短耳扣/180°
| 料号 | 3310XXSXXXXXX0X |
| 种类 | 牛角 |
| 位数 | 6-64Pin |
| 间距 | 2.54mm |
| 额定电流 | 3.0A |
| 额定电压 | 250V AC/DC |
| 装置方法 | 180°插板 |
产品认证资料
总览
技术数据
产品认证

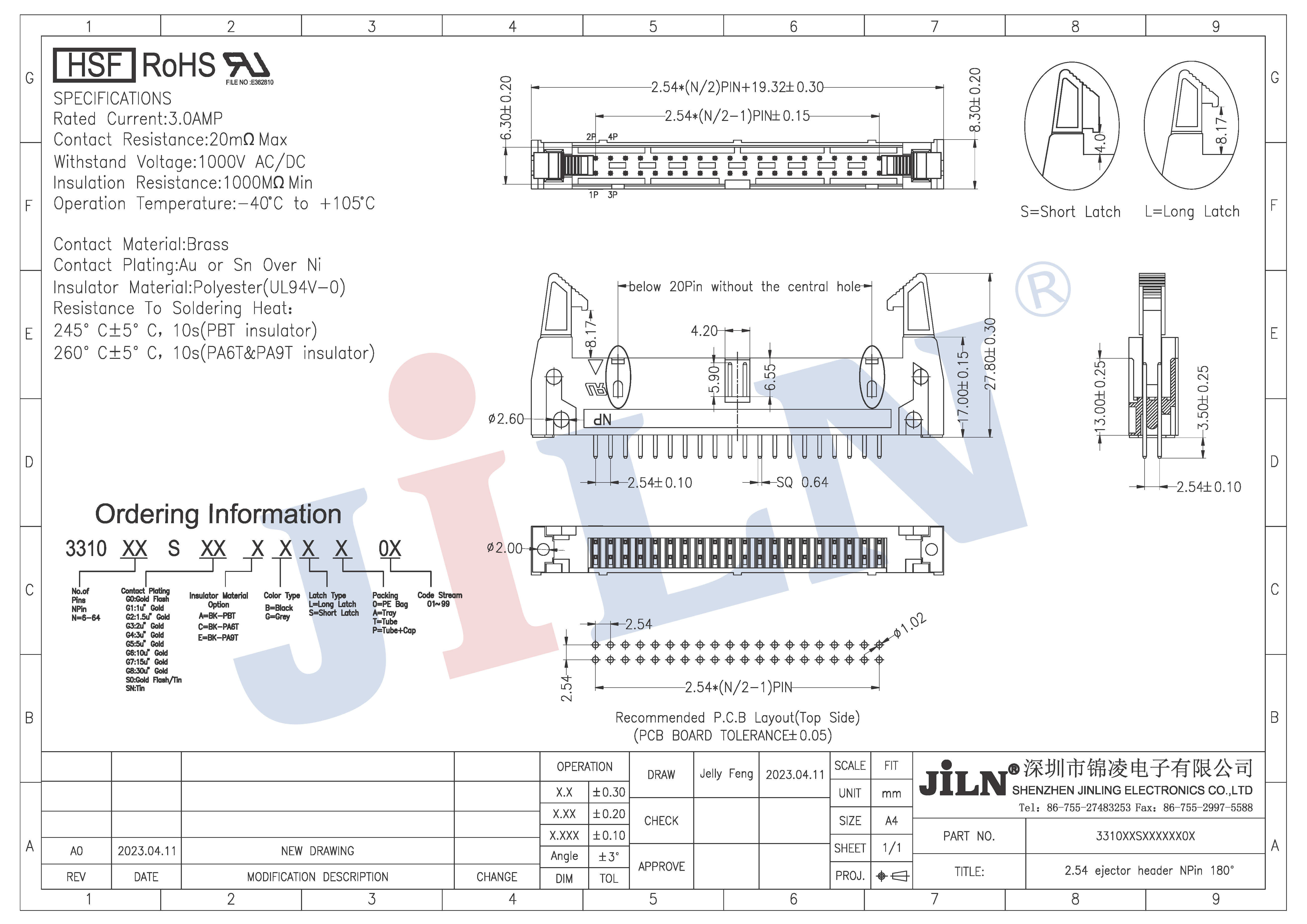

工程图
下载
牛角连接器
牛角连接器从针脚间距上分可分为1.27间距，2.0间距及2.54间距牛角连接器，从引脚插针的焊板方法上区分，又可分为直针，弯针及贴片牛角连接器，牛角连接器的名称由来主要是其接口上带双牛角卡扣，其作用是将IDC排线接口牢固地牢固于牛角连接器上(这也是牛角连接器与简牛连接器上主要的区别），牛角连接器在PCBA中的作用为连接相应规格的IDC排线，将其与另外的电路模组相连接，组成设计者所需要抵达的电路功效，一般来说，其目的主要是为PCBA板传输控制信号和弱电流。
规格参数
| 料号 | 3310XXSXXXXXX0X |
| 种类 | 牛角 |
| 位数 | 6-64Pin |
| 间距 | 2.54mm |
| 类别 | 公座 |
| 装置方法 | 180°插板 |
质料/电气参数
| 额定电流 | 3.0A |
| 额定电压 | 250V AC/DC |
| 耐压 | 500V AC 60秒 |
| 接触电阻 | 最大20mΩ |
| 绝缘电阻 | 最小1000MΩ |
| 事情温度 | -40℃ ~ +105℃ |
| 接触质料 | 铜合金 |
| 主体绝缘材质 | PA6T |
| 最大加工温度 | 260℃±5℃ 10秒 |
