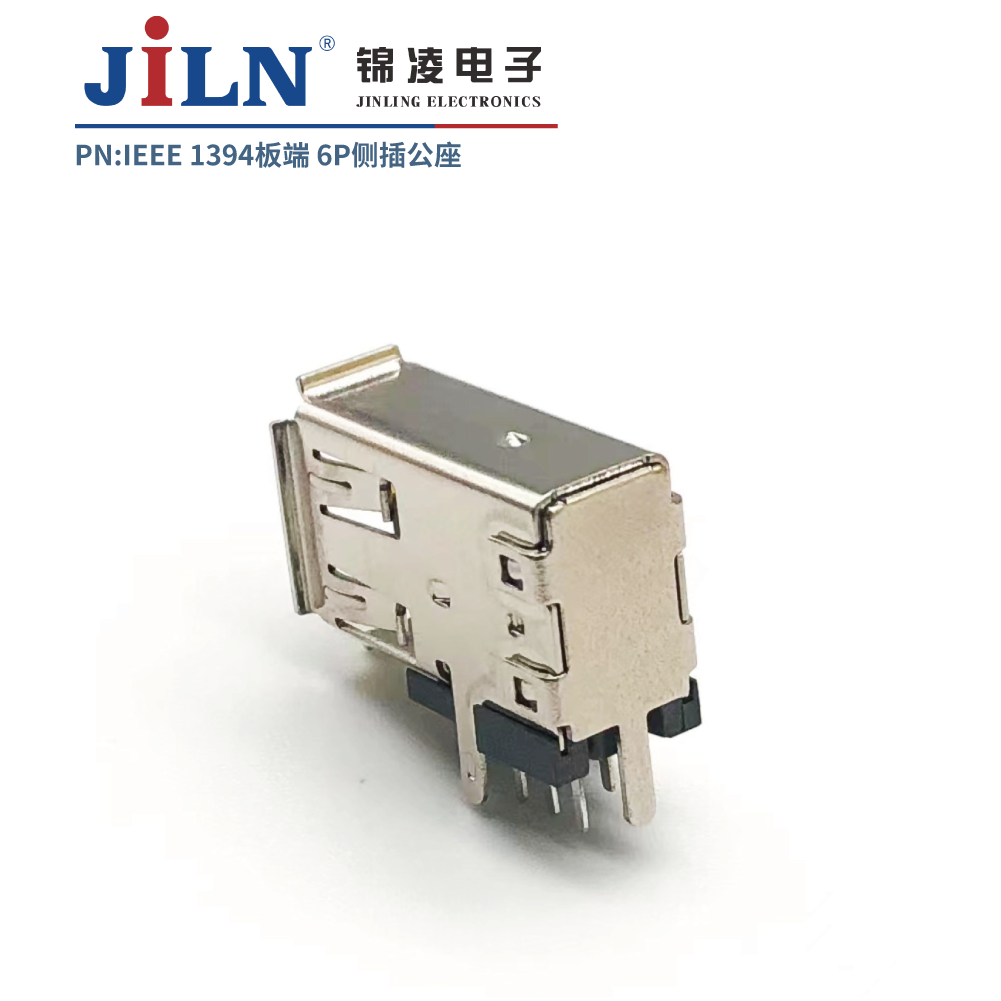

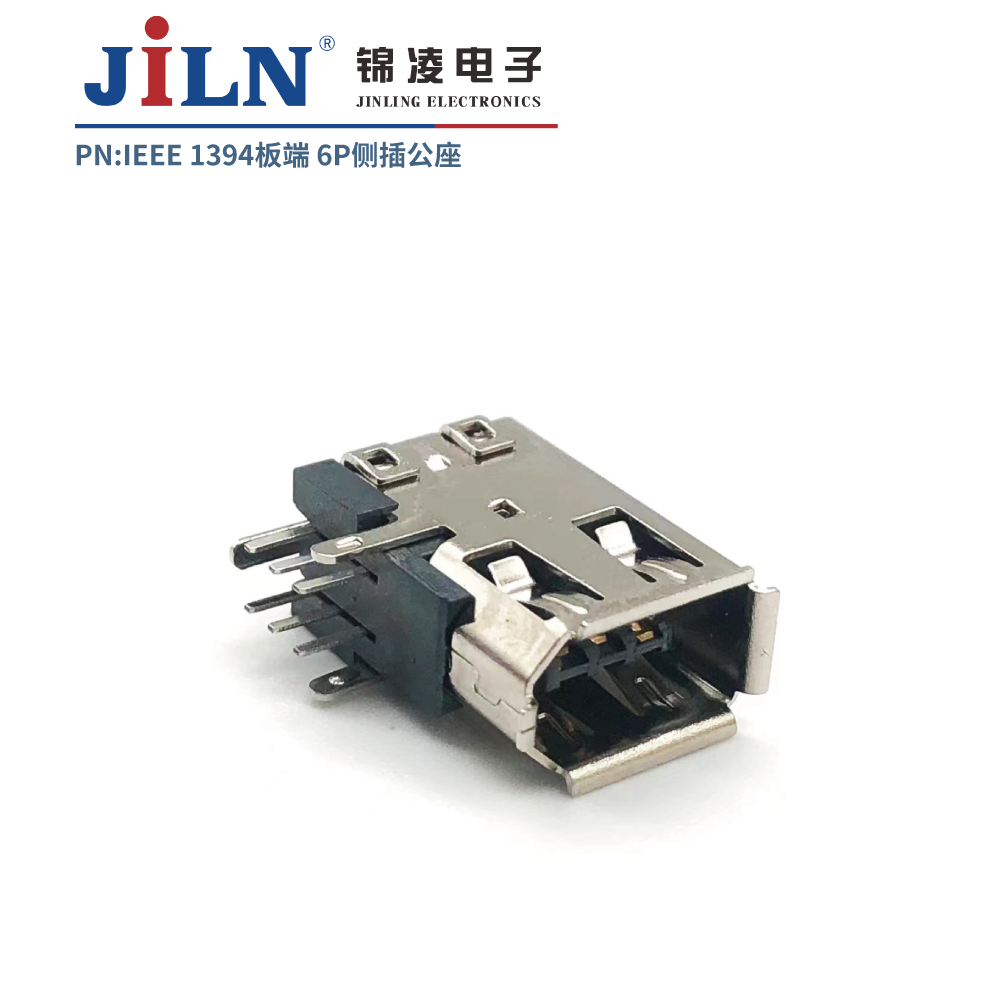

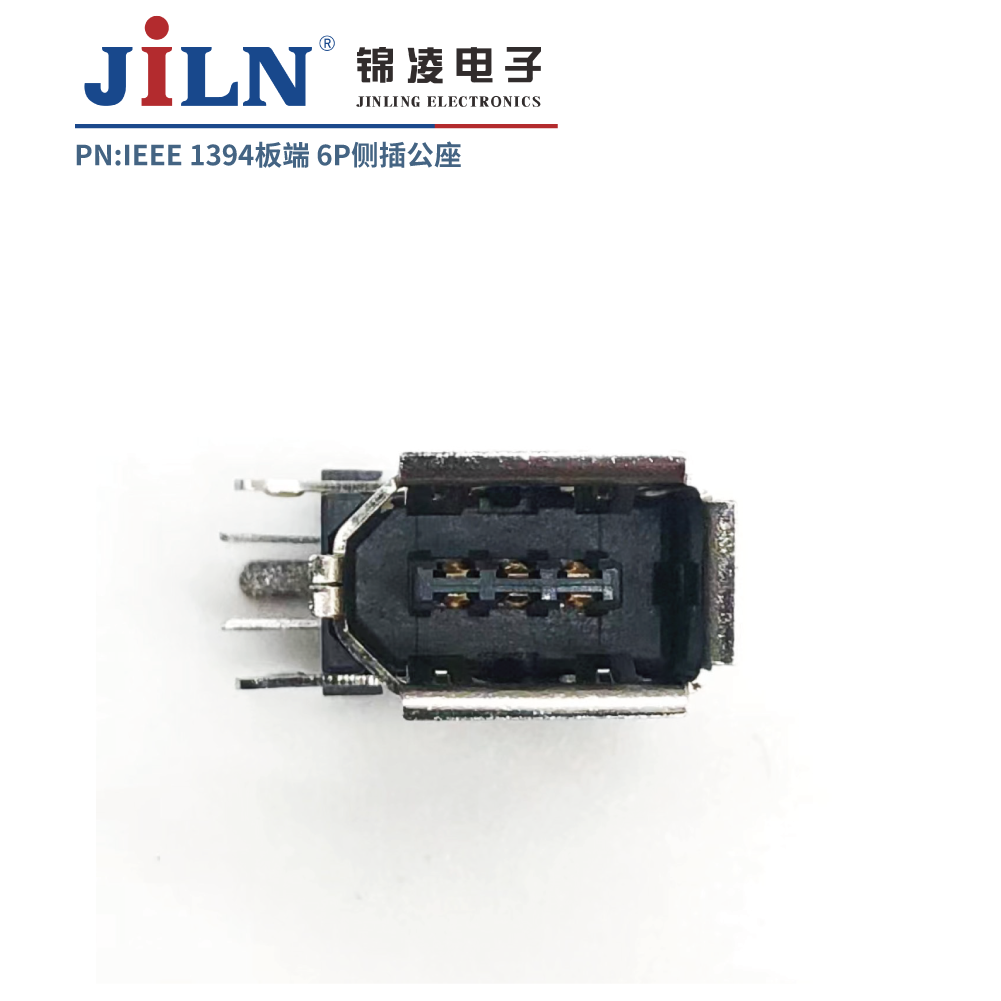

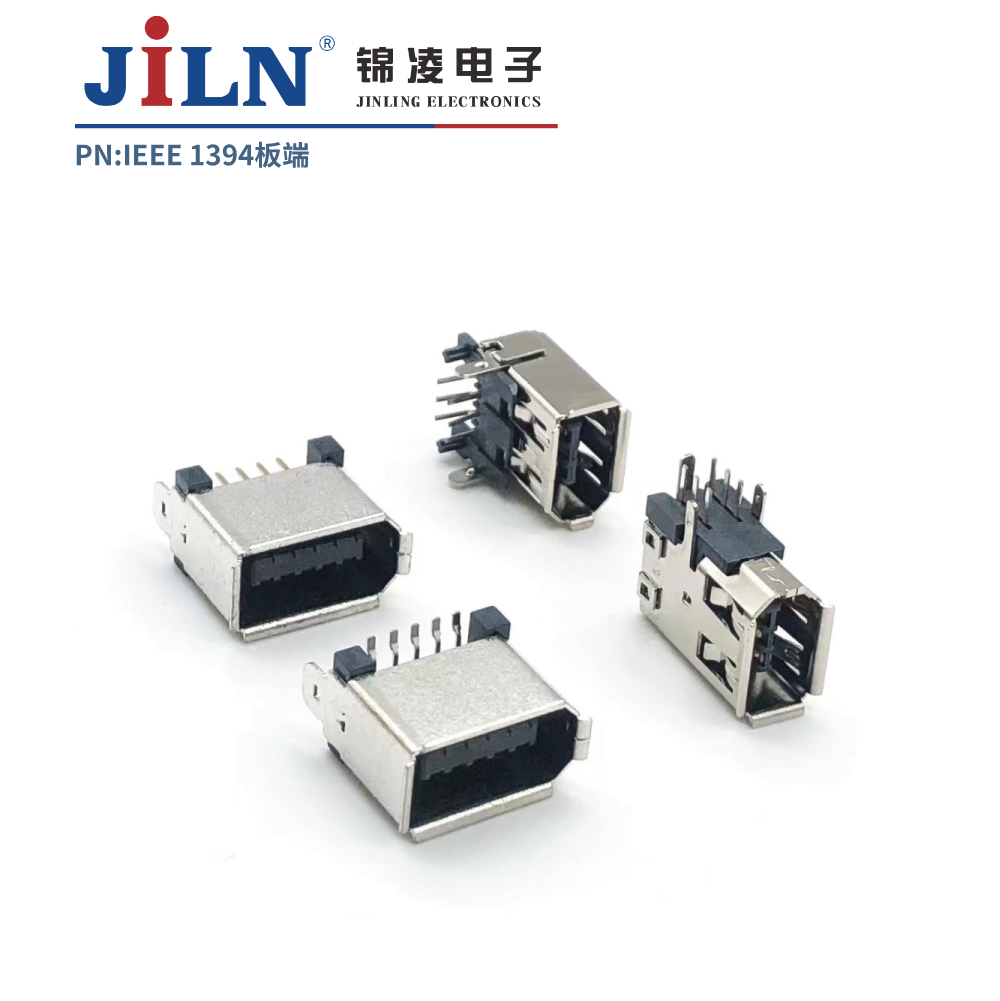

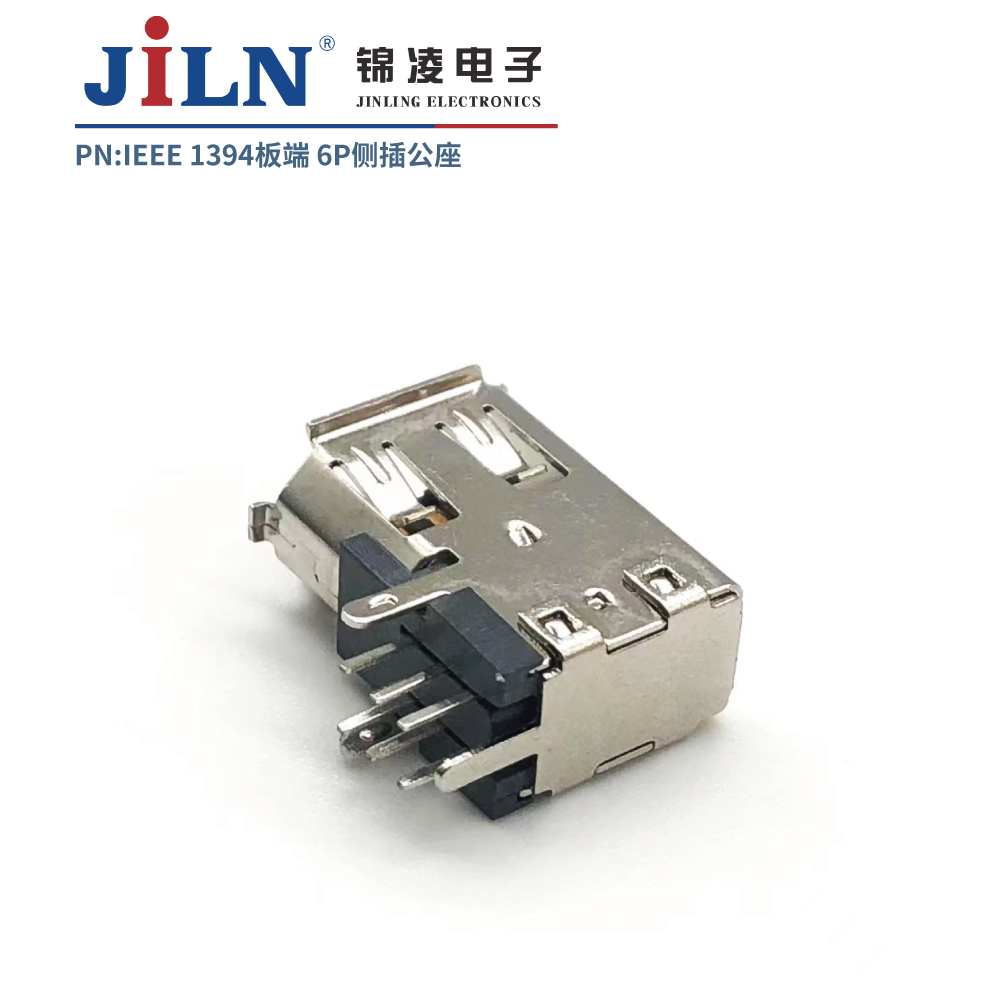

1394连接器/板端/6P/90°侧插/公座
| 料号 | 6312M-06DXXMA0X |
| 系列 | IEEE1394连接器 |
| 位数 | 6Pin |
| 间距 | 2.0mm |
| 额定电流 | 1.5A |
| 额定电压 | 40V AC |
| 装置方法 | 90°插板 |
产品认证资料
IEEE1394连接器
IEEE1394接口是苹果公司开发的串行标准，又称火线接口（firewire）。IEEE1394支持外设热插拔，可为外设提供电源，省去了外设自带的电源，能连接多个差别设备，支持同步数据传输。
IEEE1394分为两种传输方法：Backplane模式和Cable模式。Backplane模式最小的速率也比USB 1.1最高速率高，划分为12.5Mbps、25Mbps、50Mbps，可以用于大都的高带宽应用。Cable模式是速度很是快的模式，分为100Mbps、200Mbps和400Mbps几种 [1] 。
IEEE1394连接线：
1394b是1394技术的升级版本，是仅有的专门针对多媒体--视频、音频、控制及盘算机而设计的家庭网络标准。它通过低本钱、宁静的CAT5（五类）实现了高性能家庭网络。1394a自1995年就开始提供产品，1394b是1394a技术的向下兼容性扩展。1394b能提供800Mbps或更高的传输速度。
相比于USB接口，早期在USB1.1时代，1394a接口在速度上占据了很大的优势，在USB2.0推出后，1394a接口在速度上的优势不再那么明显。同时绝对大都主流的盘算机并没有配置1394接口，要使用必须要购置相关的接口卡，增加特另外开支。纯粹1394接口的外置式光储基本很少，大多都是同时带有1394和USB接口的多接口产品，使用更为灵活便当。
IEEE 1394的原来设计，系以其高速传输率，容许用户在电脑上直接通过IEEE 1394介面来编辑电子影像档案，以节省硬盘空间。在未有IEEE 1394以前，编辑电子影像必须利用特殊硬件，把影片下载到硬盘上进行编辑。随着硬盘空间越来越自制，高速的IEEE 1394反而取代了USB 2.0成为了外接电脑硬碟的最佳接口。但USB的生长从未停歇，超高速USB已经逾越了IEEE-1394b的3.2Gbit/s总线速度。
1394A所能支持理论上最长的线长度为4.5米,标准正常传输速率为100Mbps，并且支持多达63个设备。
通信协议
它具有三层协议层，划分为：事务层、物理层、链路数据层。其中，事务层只支持异步传输，同步传输是由链路层提供
特征
IEEE 1394继续了成熟的SCSI指令体系，因此传输的稳定度和效率都相外地高。和USB2.0相比，关于cpu的担负也较低；虽然IEEE 1394A的帐面上的最高值低于USB2.0，可是实际上的传输速度胜过USB2.0。因此被使用在种种需要高速稳定传输数据的接口上。因为商目标关系同时有着FireWire、i.Link、DV端子等多种名字。
FireWire原本是苹果公司开发时的代称，在2002年5月29日，其时的苹果电脑正式于IEEE 1394的推广团体“1394 Trade Association”宣布，将属于苹果的商标“FireWire”作为IEEE 1394的统一品牌；另外sony则是在苹果将FireWire作为统一的品牌之前，就在自己公司的数字影音、相机产品上搭载了IEEE 1394接口，并且命名为“i.Link”，并且注册为其商标。

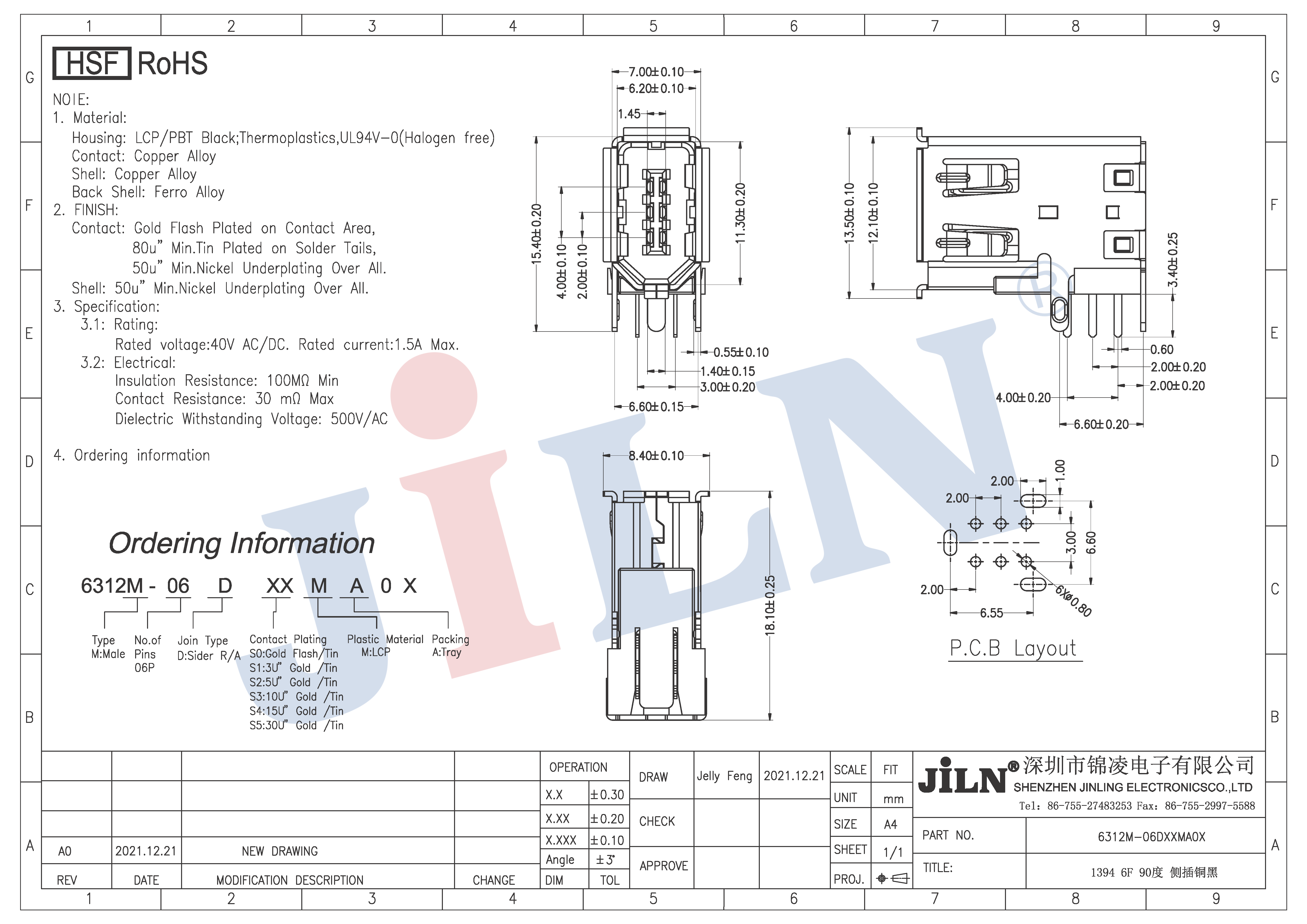

规格参数
| 料号 | 6312M-06DXXMA0X |
| 系列 | IEEE 1394连接器 |
| 位数 | 6Pin |
| 间距 | 2.0mm |
| 类别 | 公座 |
| 装置方法 | 90°插板 |
质料/电气参数
| 额定电流 | 1.5A |
| 额定电压 | 40V AC/DC RMS |
| 耐压 | 500V AC 60秒 |
| 接触电阻 | 最大30mΩ |
| 绝缘电阻 | 最小100MΩ |
| 事情温度 | -40℃ ~ +105℃ |
| 接触质料 | 铜合金 |
| 主体绝缘材质 | LCP |
| 最大加工温度 | 260℃±5℃ 5秒 |
