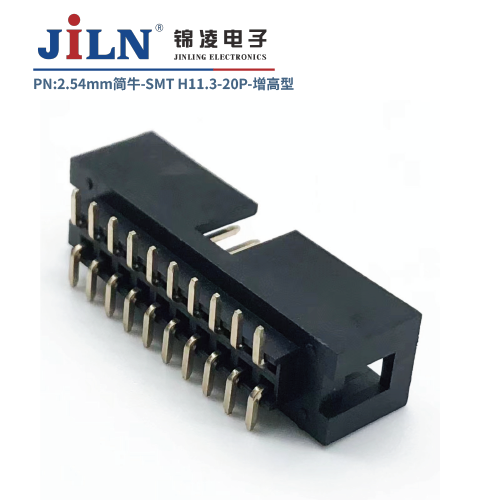

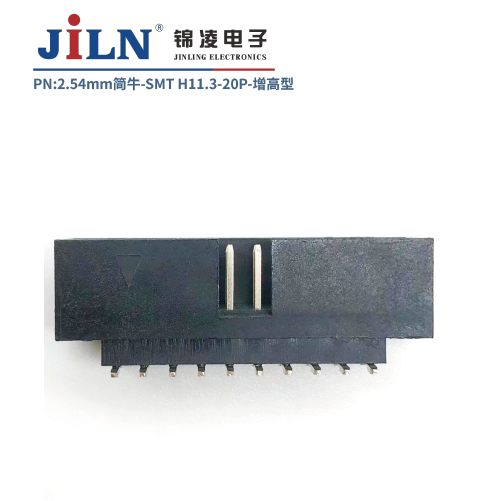

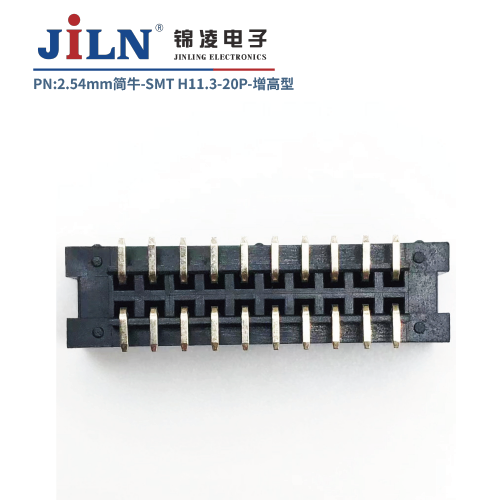

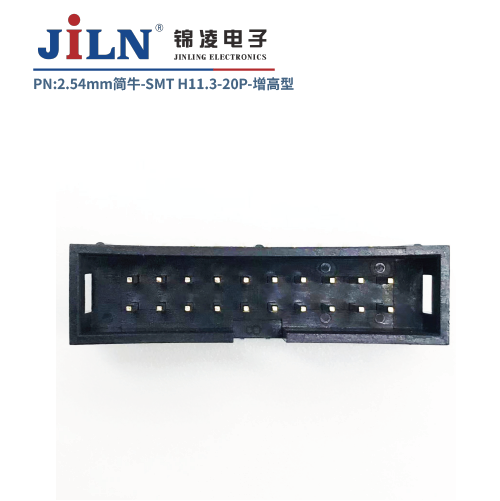

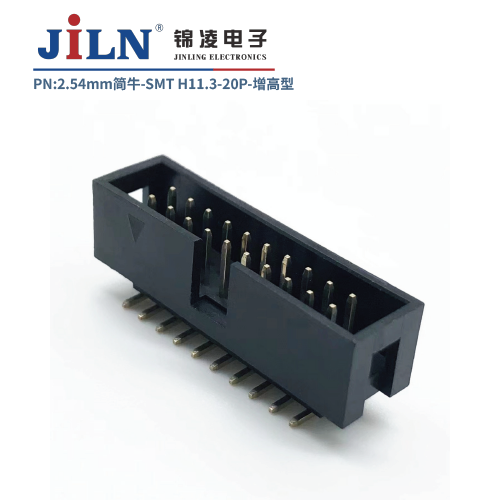

2.54mm简牛/SMT/H11.3/增高型
| 料号 | 3218XXMXXXBK00X0X |
| 系列 | 简牛 |
| 位数 | 6~64Pin |
| 间距 | 2.54mm |
| 额定电流 | 3.0A |
| 额定电压 | 250V AC/DC RMS |
| 装置方法 | 贴片式 |
产品认证资料
总览
技术数据
产品认证

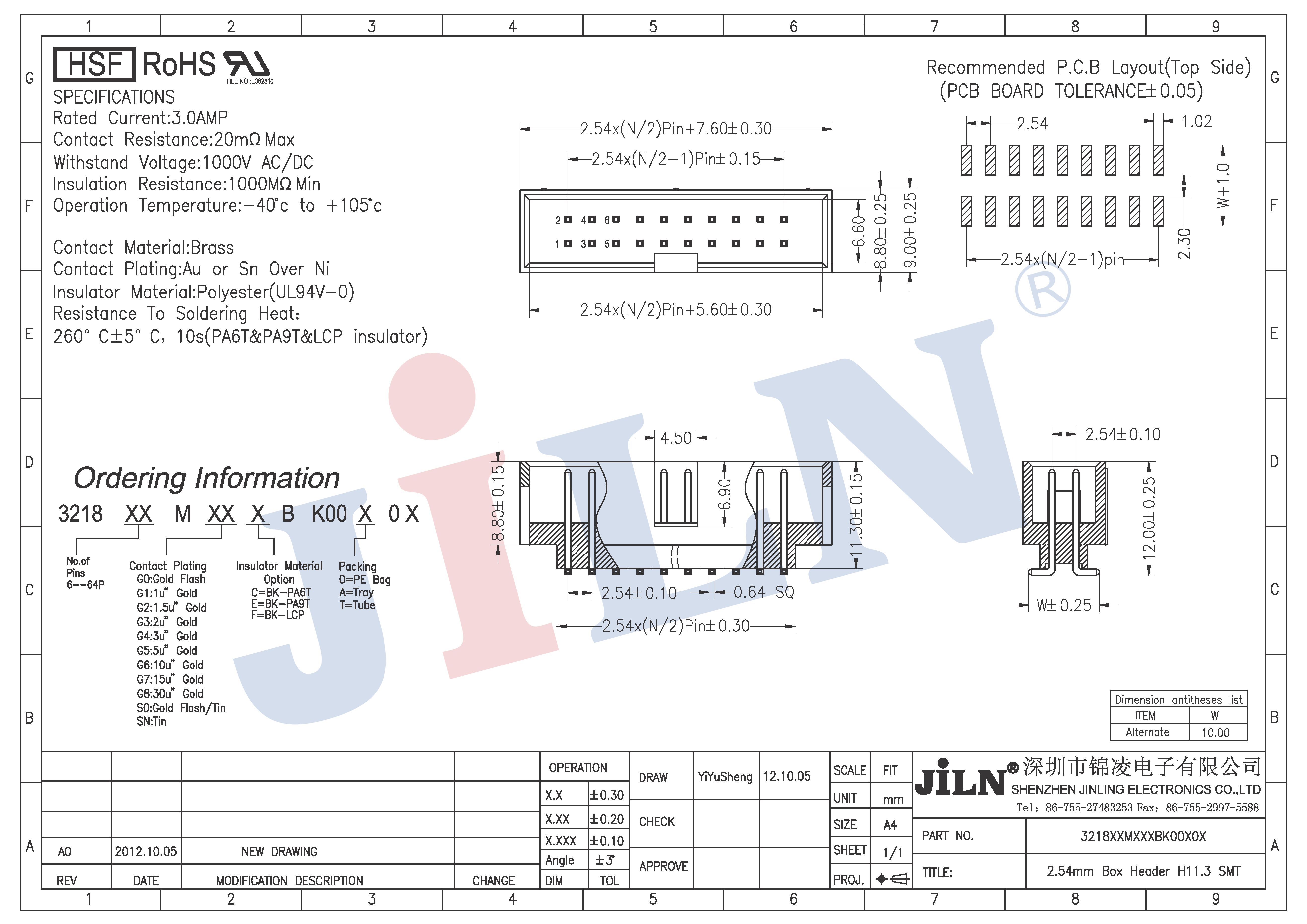

工程图
下载
简牛连接器
简牛通常为四方型塑胶插座和若干排列整齐的方形针组成 。简牛连接器和牛角连接器的区别在于简易牛角去掉了两侧的卡扣 。凭据需求，简牛连接器的外围尺寸常用的有1.27间距，2.0间距，2.54间距三种规格 ；凭据间距的差别，所使用的四方排针的直径也相应更改 。底部与PCB板接触面可以设计为SMT贴片式或DIP直插180度 。作用：简牛焊接在PCB板上后，连接相应规格的 IDC排线，然后与另外的电路组成设计者需求抵达的电路连接方法 。通常用来传输控制信号和弱电流 。
规格参数
| 料号 | 3218XXMXXXBK00X0X |
| 系列 | 简牛 |
| 位数 | 6~64Pin |
| 间距 | 2.54mm |
| 类别 | 公座 |
| 装置方法 | 贴片式 |
质料/电气参数
| 额定电流 | 3.0A |
| 额定电压 | 250V AC/DC RMS |
| 耐压 | 1000V AC 60秒 |
| 接触电阻 | 最大20mΩ |
| 绝缘电阻 | 最小1000MΩ |
| 事情温度 | -40℃ ~ +105℃ |
| 接触质料 | 铜合金 |
| 主体绝缘材质 | PBT |
| 最大加工温度 | 245℃±5℃ 5秒 |
