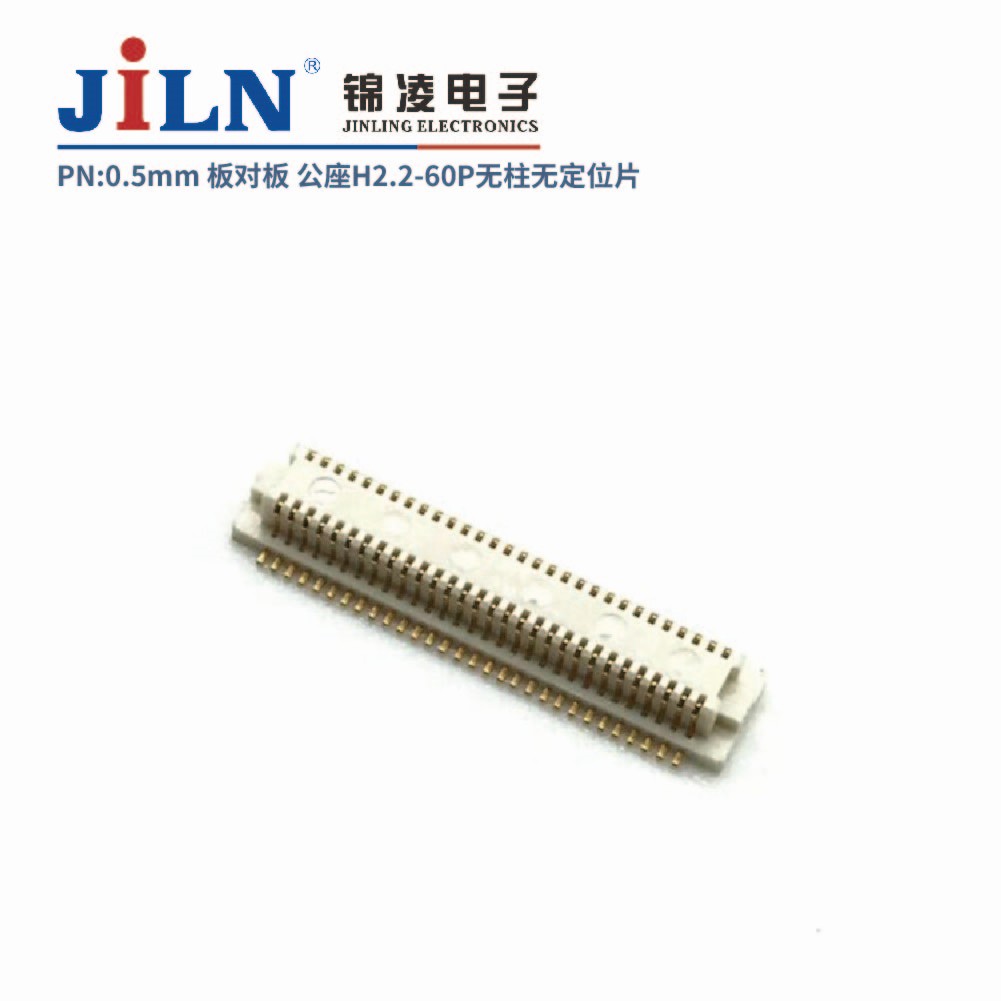

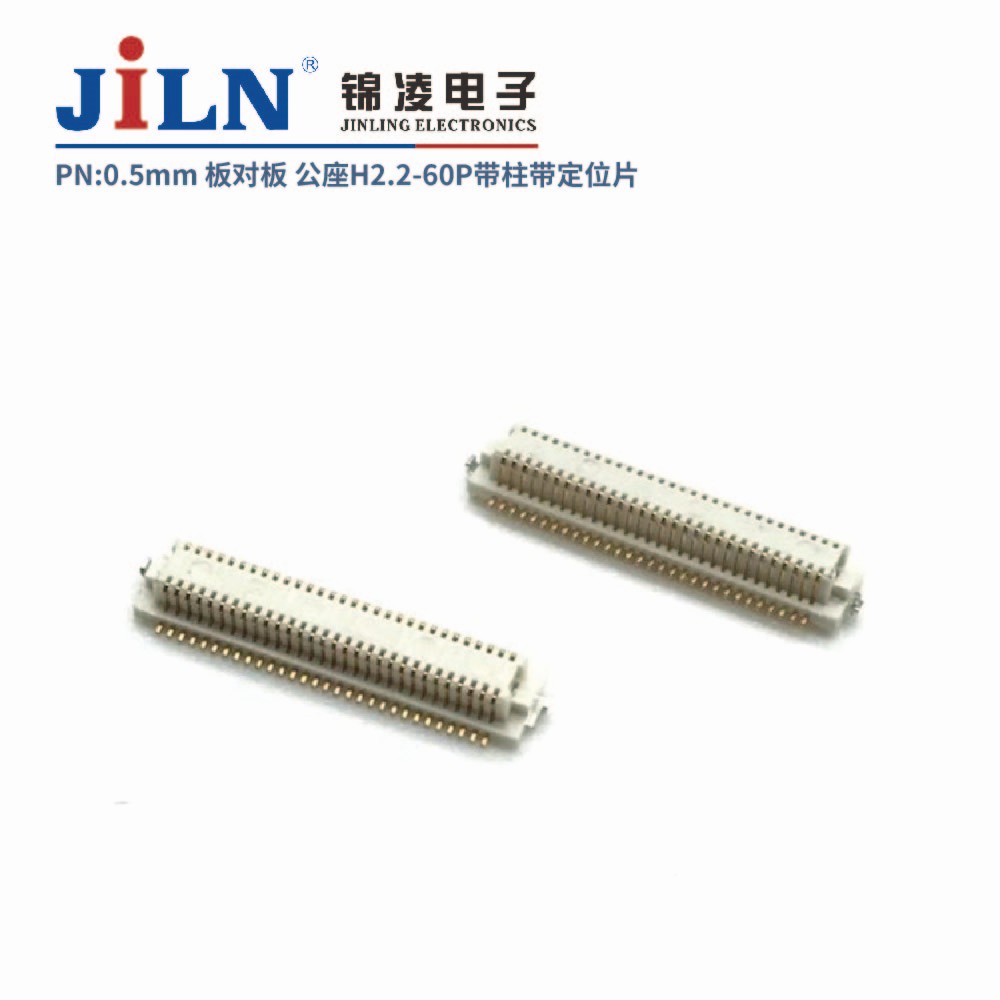

0.5mm板对板连接器/公座H2.2
| 料号 | 3720MXXX022XXXX0X |
| 系列 | 板对板连接器 |
| 位数 | 20/30/40/50/60/80Pin |
| 间距 | 0.5mm |
| 额定电流 | 0.5A |
| 额定电压 | 50V AC/DC |
| 装置方法 | SMT立贴 |
| 配合高度H | H:3.0(公座：2.2/母座：2.3) |
| H:5.0(公座：2.2/母座：4.3) |
产品认证资料
总览
技术数据
产品认证

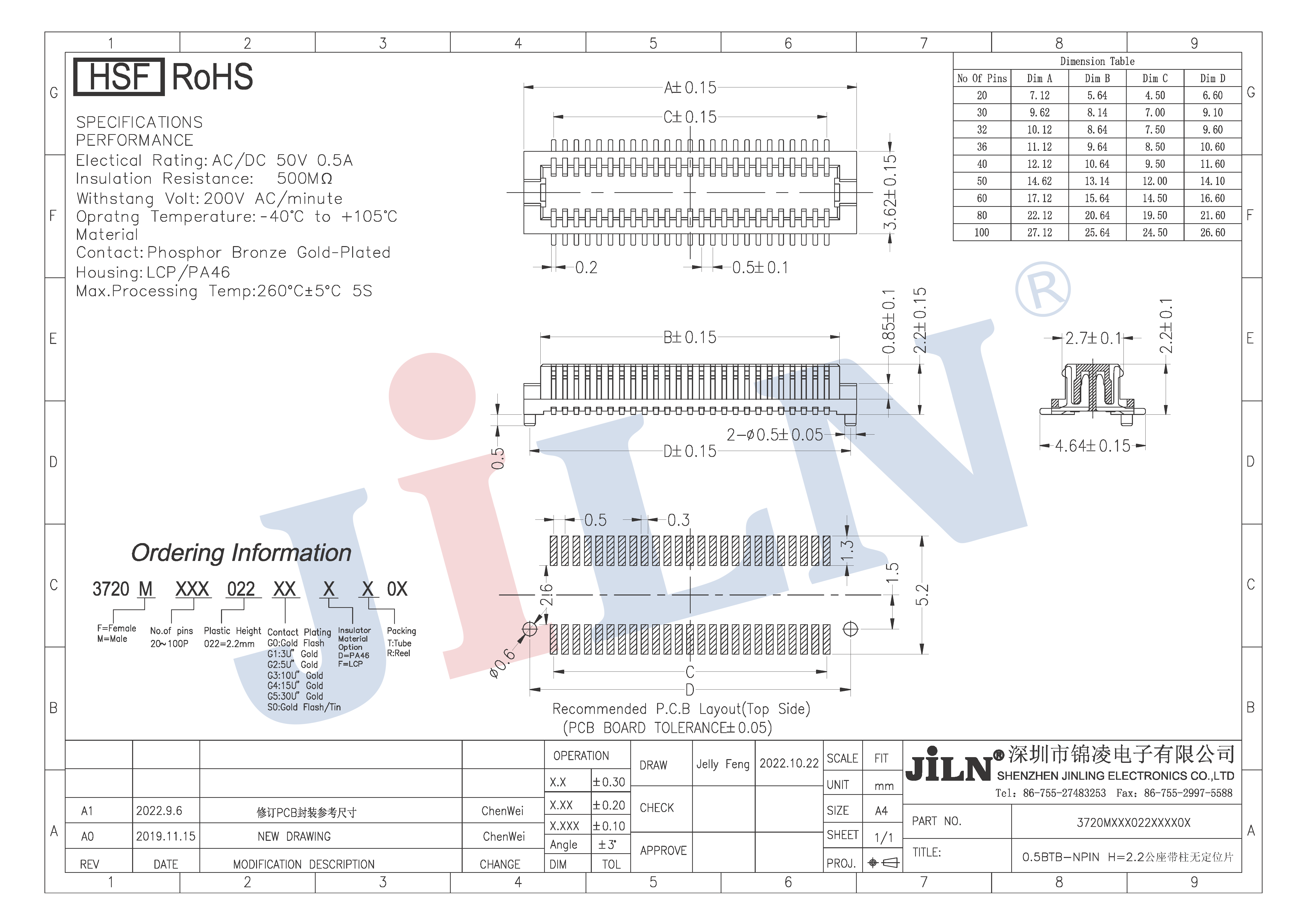

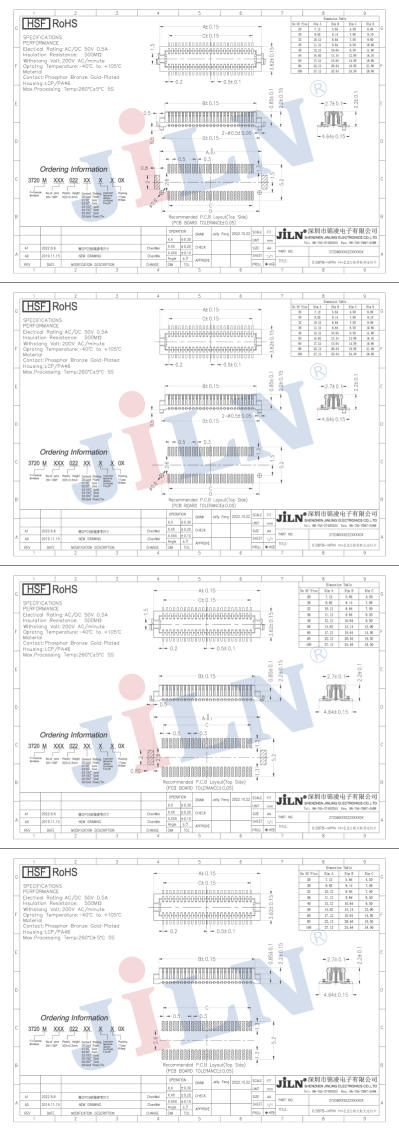

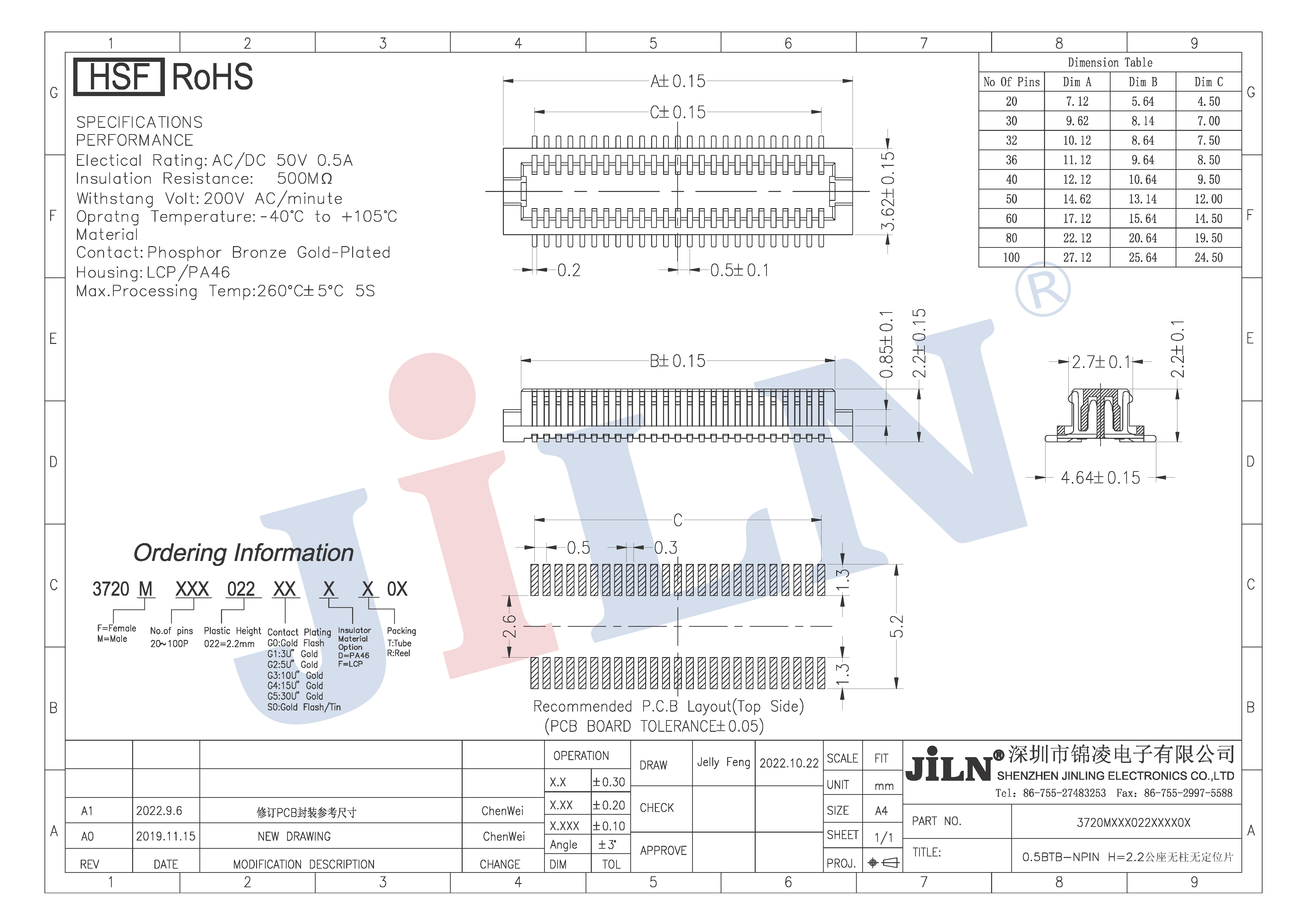

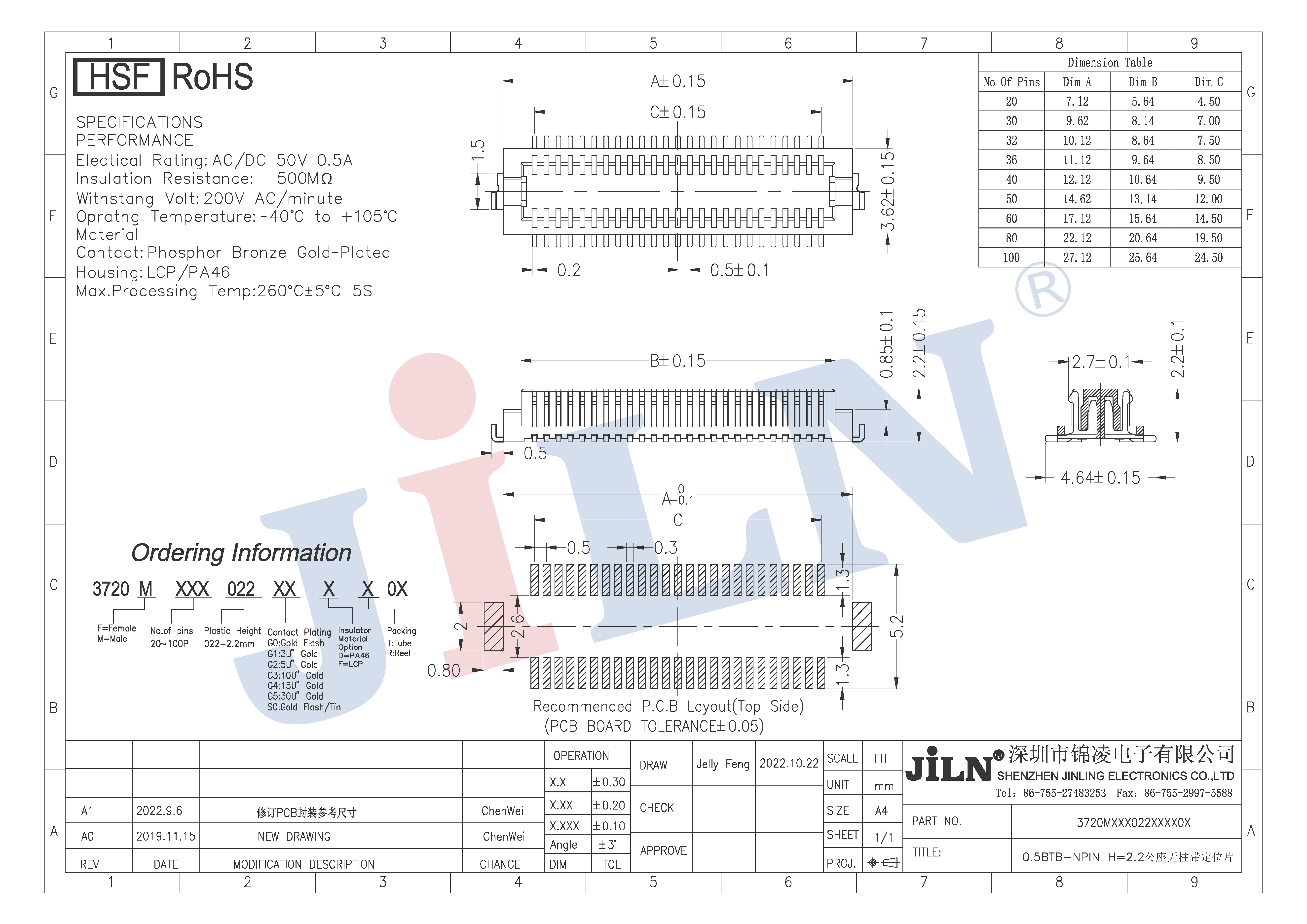

工程图
下载
板对板连接器
板对板连接器是所有连接器产品类型中传输能力最强的连接器产品 ，主要应用于电力系统、通信网络、金融制造、电梯、工业自动化、医疗设备、办公设备、家电、军工制造等行业。板对板连接器主要的间距有0.5mm、 0.635mm、 0.8mm、 1.00mm、 1.27mm等更多可为客户定制化效劳。板对板连接器作为板与板之间的焦点电子元器件 ，在数据传输上起到了至关的作用。
由于电子化生长 ，越来越多的精密设备的降生 ，这使越来越多的差别样式的板对板连接器被制造出来。浮动式板对板连接器最小0.5毫米端子间距 ，该连接器可节省客户产品的空间 ，并且为客户创立更多电子仪器的灵感。浮动式板对板的设计事情提供灵活性 ，耐高温 ，适合高度自动化生产 ，适用于新能源汽车 ，消费电子 ，工业等其他领域。
规格参数
| 料号 | 3720MXXX022XXXX0X |
| 系列 | 板对板连接器 |
| 位数 | 20/30/40/50/60/80Pin |
| 间距 | 0.5mm |
| 高度 | 2.2mm |
| 类别 | 公座 |
| 装置方法 | SMT立贴 |
质料/电气参数
| 额定电流 | 0.5 AMP |
| 额定电压 | 50V DC/AC RMS |
| 耐压 | 200V AC/分 |
| 接触电阻 | 最大30mΩ |
| 绝缘电阻 | 最小500MΩ |
| 事情温度 | -40℃ ~ +105℃ |
| 接触质料 | 磷铜 |
| 主体绝缘材质 | PA46 |
| 最大加工温度 | 260° C±5° C 5秒 |
